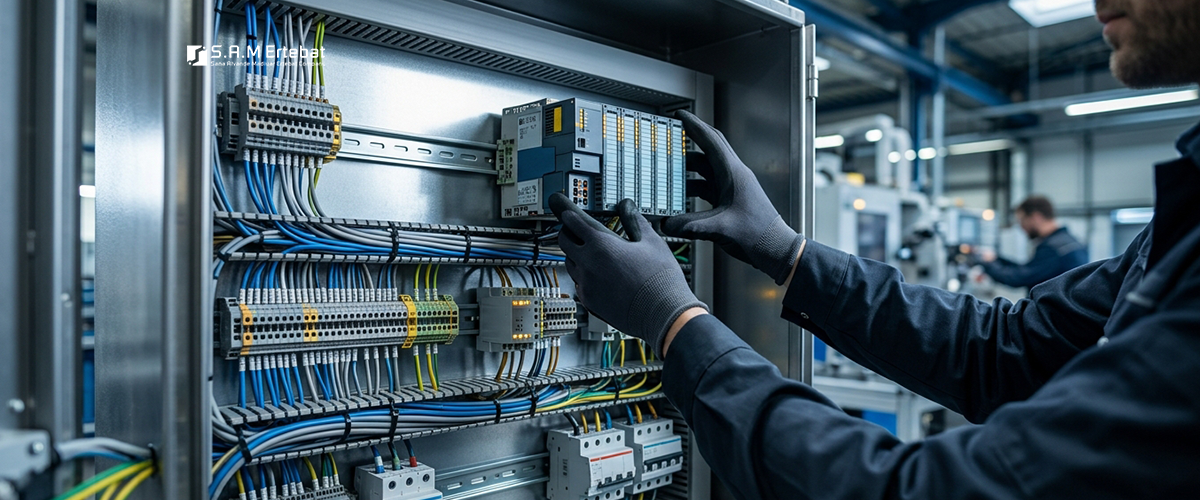

اگر دستی در دنیای اتوماسیون صنعتی داشته باشید، حتماً میدانید که نوشتن یک کد تمیز و بینقص برای PLC فقط نصف مسیر است. نصف دیگر و شاید مهمتر ماجرا، جایی است که آستینها را بالا میزنید تا تجهیزات را روی سینی تابلو پیچ کنید و سیمها را بکشید.

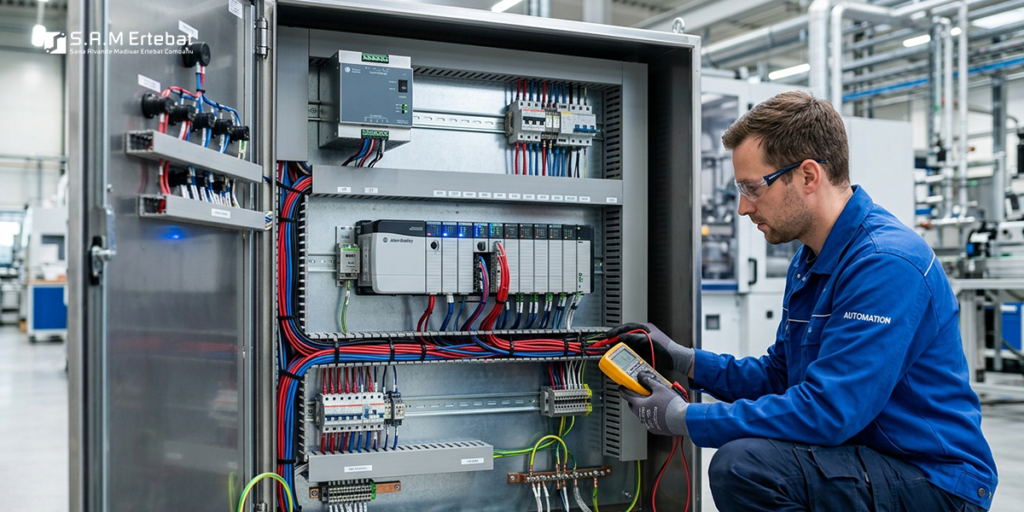

نصب و راهاندازی PLC
PLC یا کنترلکننده منطقی برنامهپذیر، قلب تپنده بسیاری از سیستمهای اتوماسیون صنعتی است. اما در عمل، موفقیت یک پروژه PLC فقط به انتخاب برند و نوشتن برنامه وابسته نیست؛ بلکه نصب اصولی، سیمکشی درست، رعایت الزامات تغذیه، کنترل نویز، پیکربندی صحیح و راهاندازی مرحلهبهمرحله، نقش تعیینکنندهای در عملکرد نهایی سیستم دارند.

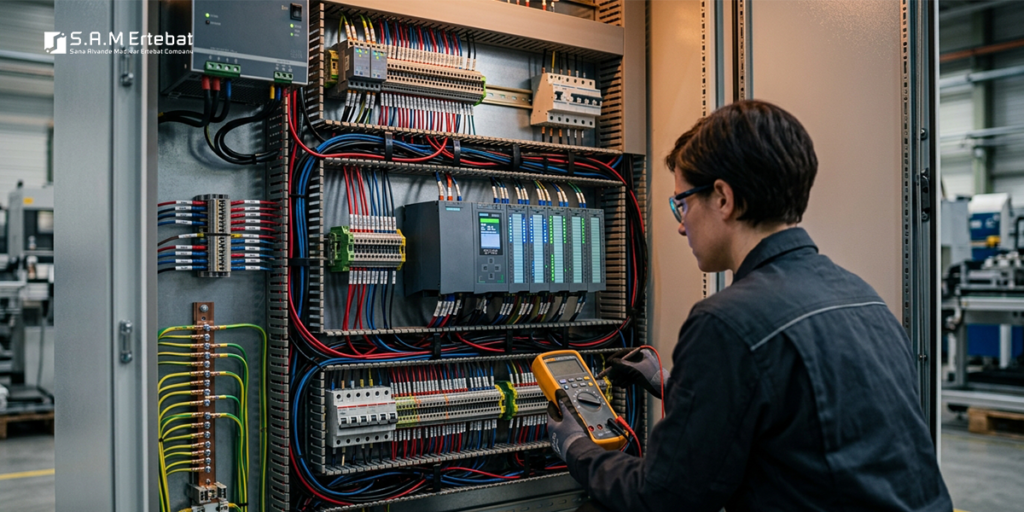

در بسیاری از پروژهها، خرابیها و توقفهای مکرر نه بهدلیل ضعف برنامهنویسی، بلکه بهخاطر اشتباهات ساده اما مهم در مرحله نصب و راهاندازی رخ میدهند. در این مقاله، مهمترین اشتباهات رایج در نصب و راهاندازی PLC را بررسی میکنیم و برای هر مورد، راهکار عملی ارائه میدهیم.
انتخاب نادرست منبع تغذیه PLC
یکی از رایجترین خطاها، استفاده از منبع تغذیهای است که با نیاز واقعی سیستم هماهنگ نیست. برخی افراد فقط به ولتاژ نامی توجه میکنند، در حالی که جریان مصرفی PLC، ماژولهای ورودی و خروجی، سنسورها، رلهها و تجهیزات جانبی هم باید محاسبه شوند.
مشکلات رایج:
– انتخاب منبع تغذیه با جریان کمتر از نیاز واقعی
– استفاده از منبع نامناسب برای بارهای نویزی
– اتصال اشتباه ولتاژ AC به ورودی DC
– مشترککردن تغذیه PLC با تجهیزات پرنویز
راهکار:
– پیش از نصب، مجموع جریان مصرفی کل تجهیزات را محاسبه کنید
– از منبع تغذیه صنعتی استاندارد استفاده کنید
– تغذیه PLC را تا حد امکان از بارهای قدرت جدا نگه دارید
– حتماً دفترچه راهنمای مدل PLC را بررسی کنید
سیمکشی اشتباه ورودیها و خروجیها
در بسیاری از پروژهها، مشکل از خود PLC نیست؛ بلکه از سیمکشی نادرست I/Oهاست. اشتباه در تشخیص نوع ورودی و خروجی، یکی از دلایل اصلی خطای عملکرد است.
خطاهای رایج:
– اشتباه گرفتن Sink و Source
– بستن سیمها با قطبیت اشتباه
– استفاده از خروجی برای بار بیش از ظرفیت مجاز
– اتصال نادرست سنسورهای سهسیمه
– بیتوجهی به ترمینالبندی صحیح
راهکار:
– قبل از سیمکشی، نقشه الکتریکی را بهدقت بررسی کنید
– نوع ورودی و خروجی را با دیتاشیت تطبیق دهید
– برای هر سیگنال، تست پیوستگی انجام دهید
– بارهای القایی را با مدار حفاظتی مناسب ببندید
بیتوجهی به ارت و نویز الکترومغناطیسی
PLC و تجهیزات جانبی آن به نویز بسیار حساس هستند. اگر ارت مناسب اجرا نشود، سیستم با خطاهای تصادفی، ریست ناگهانی، نویز در ورودیهای آنالوگ و اختلال ارتباطی مواجه میشود.
اشتباهات رایج:
– حذف ارت حفاظتی
– استفاده نادرست از شیلد کابل
– عبور کابلهای سیگنال در کنار کابلهای قدرت
– زمینکردن اشتباه شیلدها
– استفاده از ارت بهعنوان مسیر برگشت سیگنال
راهکار:
– ارت حفاظتی را طبق استاندارد اجرا کنید
– کابلهای قدرت و سیگنال را از هم جدا کنید
– در صورت تقاطع کابلها، آنها را عمود بر هم عبور دهید
– از کابل شیلددار برای سیگنالهای حساس استفاده کنید
– مسیر ارت و شیلد را طبق دستورالعمل سازنده اجرا کنید
نصب مکانیکی نامناسب PLC
نصب فیزیکی PLC داخل تابلو برق نیز اهمیت زیادی دارد. اگر تهویه، فاصله نصب و شرایط محیطی رعایت نشود، عمر تجهیزات کاهش مییابد و خطاهای حرارتی بهوجود میآید.
خطاهای رایج:
– نصب PLC در فضای بسته و بدون جریان هوا
– قرار دادن PLC کنار اینورتر، کنتاکتور یا منبع گرما
– رعایت نکردن فاصله مجاز نصب
– ورود گردوغبار، رطوبت یا براده فلز به داخل تابلو
راهکار:
– فضای کافی برای تهویه و سرویس در نظر بگیرید
– PLC را از منابع گرما و EMI دور نصب کنید
– درجه حفاظت تابلو را متناسب با محیط انتخاب کنید
– هنگام سوراخکاری یا برش تابلو، از نفوذ براده جلوگیری کنید
پیکربندی نادرست در نرمافزار
حتی اگر سختافزار بهدرستی نصب شده باشد، یک تنظیم اشتباه در نرمافزار میتواند کل پروژه را مختل کند.
خطاهای رایج:
– انتخاب CPU یا ماژول اشتباه
– تعریف نکردن آدرس I/Oها
– ناسازگاری نسخه Firmware
– عدم تطبیق پروژه نرمافزاری با سختافزار واقعی
– بیتوجهی به خطاهای configuration
راهکار:
– پس از نصب، مشخصات دقیق سختافزار را با پروژه مقایسه کنید
– آدرسدهی I/O را دوباره بررسی کنید
– از نسخه پشتیبان پروژه استفاده کنید
– قبل از دانلود نهایی، خطاهای نرمافزار را برطرف کنید
اشتباه در تنظیم و خواندن سیگنالهای آنالوگ
ورودیها و خروجیهای آنالوگ به دلیل حساسیت بالا، نیازمند دقت بیشتری هستند. یک اشتباه کوچک در نوع سیگنال میتواند باعث قرائت نادرست یا عملکرد اشتباه سیستم شود.
خطاهای رایج:
– اشتباه گرفتن سیگنال 0-10V با 4-20mA
– سیمکشی نادرست سنسورهای 2، 3 و 4 سیمه
– کالیبره نکردن تجهیزات
– نادیده گرفتن نویز و افت سیگنال در کابلهای بلند
راهکار:
– نوع سیگنال را دقیقاً مطابق دیتاشیت انتخاب کنید
– کابلکشی آنالوگ را کوتاه و استاندارد اجرا کنید
– پس از نصب، کالیبراسیون انجام دهید
– از فیلتر نرمافزاری یا سختافزاری در صورت نیاز استفاده کنید
راهاندازی بدون تست مرحلهبهمرحله
یکی از خطرناکترین اشتباهات، راهاندازی یکباره کل سیستم است. در این حالت، اگر یک اشکال جزئی وجود داشته باشد، ممکن است کل خط تولید دچار توقف یا حتی آسیب مکانیکی شود.
خطاهای رایج:
– روشنکردن کامل تابلو بدون تست جداگانه I/O
– تست خروجیها در شرایط غیرایمن
– نداشتن حالت دستی برای بررسی عملکرد
– حذف خطا بدون پیدا کردن علت اصلی
راهکار:
– راهاندازی را مرحلهبهمرحله انجام دهید
– ابتدا ورودیها، سپس خروجیها و بعد تجهیزات قدرت را تست کنید
– برای هر بخش حالت Manual یا Jog تعریف کنید
– سناریوهای خرابی و توقف اضطراری را شبیهسازی کنید
اتکا به PLC معمولی برای عملکردهای ایمنی
PLC معمولی برای کنترل منطقی مناسب است، اما برای عملکردهای ایمنی مانند E-Stop یا حفاظهای اضطراری، بهتنهایی کافی نیست.
خطاهای رایج:
– پیادهسازی توقف اضطراری فقط در برنامه
– نبود مدار سختافزاری ایمن
– استفاده از PLC معمولی برای کاربردهای پرخطر
– نادیده گرفتن الزامات ایمنی ماشین
راهکار:
– برای عملکردهای ایمنی از رله ایمنی یا Safety PLC استفاده کنید
– مدارهای قطع اضطراری را بهصورت سختافزاری پیادهسازی کنید
– ایمنی را مستقل از منطق نرمافزار در نظر بگیرید
اشتباهات شبکه و ارتباطات
در سیستمهای مدرن، PLC اغلب با HMI، درایو، سنسورهای هوشمند و سایر کنترلرها در ارتباط است. کوچکترین خطا در شبکه میتواند تبادل داده را مختل کند.
خطاهای رایج:
– IP تکراری
– تنظیم اشتباه سرعت یا پروتکل
– انتخاب کابل نامناسب
– نبود termination مناسب در شبکههای سریال
– عبور کابل ارتباطی از کنار کابل قدرت
راهکار:
– آدرسدهی شبکه را مستند و کنترلشده انجام دهید
– تنظیمات پروتکل را با تجهیزات سازگار کنید
– از کابل مناسب و استاندارد شبکه استفاده کنید
– در پایان پروژه، تست ارتباطی کامل بگیرید
نبود مستندات و نسخه پشتیبان
پروژهای که مستندات دقیق مثل نقشه الکتریکی نهایی (As-Built)، لیست آدرسهای I/O و فایل بکاپ برنامهو نداشته باشد، در آینده بهسختی عیبیابی و نگهداری میشود.
خطاهای رایج:
– نداشتن لیست I/O
– نبود نقشه نهایی تابلو
– ذخیره نکردن نسخه نهایی برنامه
– ثبت نکردن تغییرات انجامشده در محل
راهکار:
– حتماً نقشه As-Built تهیه کنید
– از برنامه PLC و تنظیمات آن بکاپ بگیرید
– جدول I/O و ترمینالها را مستند کنید
– هر تغییر را ثبت و آرشیو کنید
چکلیست نهایی راهاندازی PLC
برای جلوگیری از خطا، قبل از بهرهبرداری این موارد را بررسی کنید:
– تغذیه ورودی درست و پایدار است
– سیمکشی I/O با نقشه تطابق دارد
– ارت و شیلد بهدرستی اجرا شدهاند
– تهویه تابلو مناسب است
– پیکربندی سختافزار در نرمافزار صحیح است
– تست ورودیها و خروجیها انجام شده است
– ارتباطات شبکه پایدار هستند
– مدار ایمنی بررسی شده است
– نسخه پشتیبان برنامه ذخیره شده است
– مستندات نهایی تکمیل شدهاند
نتیجهگیری
اشتباهات رایج در نصب و راهاندازی PLC معمولاً از بیدقتی در جزئیات فنی، عجله در تحویل پروژه و نادیده گرفتن اصول پایهای برق و اتوماسیون ناشی میشوند. با رعایت مواردی مثل انتخاب صحیح منبع تغذیه، سیمکشی استاندارد، ارت اصولی، پیکربندی درست نرمافزار و راهاندازی مرحلهبهمرحله، میتوان از بسیاری از خرابیها و توقفهای پرهزینه جلوگیری کرد.
اگر هدف شما داشتن یک سیستم پایدار، ایمن و قابلاعتماد است، نصب و راهاندازی PLC باید با همان دقتی انجام شود که برنامهنویسی آن انجام میشود.
