در دنیای اتوماسیون صنعتی، سه مفهوم بسیار مهم و پرکاربرد وجود دارد که تقریباً در هر پروژه کنترلی نام آنها شنیده میشود: PLC، DCS و. SCADA بسیاری از کاربران، دانشجویان و تکنسینها در ابتدای مسیر با این سؤال روبهرو میشوند که تفاوت PLC، DCS و SCADA چیست و هر یک دقیقاً در یک سیستم کنترل صنعتی چه نقشی دارند.
در حقیقت PLC، DCS و SCADA هر سه به حوزه کنترل و مانیتورینگ صنعتی مربوط هستند، اما کاربرد، معماری، سطح عملکرد و محدوده استفاده آنها یکسان نیست. اگر این تفاوتها بهدرستی شناخته نشوند، ممکن است در طراحی پروژه، انتخاب تجهیزات، برآورد هزینه و حتی توسعه آینده سیستم، تصمیمات درستی گرفته نشود.

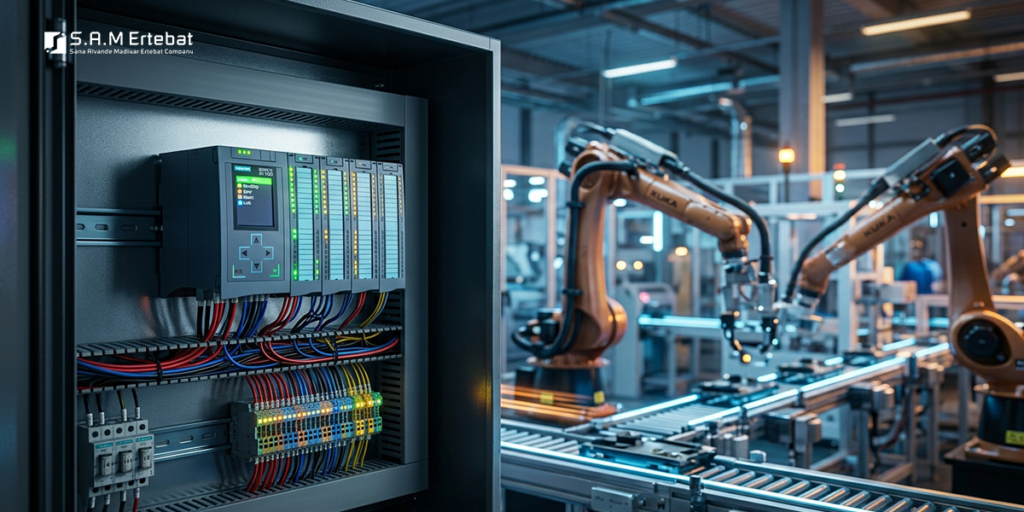

LC چیست؟
PLC مخفف Programmable Logic Controller یا کنترلکننده منطقی برنامهپذیر است. PLC یک کنترلکننده صنعتی است که برای اجرای منطق کنترلی در محیطهای صنعتی طراحی شده و وظیفه آن دریافت سیگنال از ورودیها، پردازش برنامه و ارسال فرمان به خروجیها است.
PLC در اصل برای جایگزینی مدارهای رلهای سنتی وارد صنعت شد، اما امروز به یکی از اصلیترین اجزای اتوماسیون صنعتی تبدیل شده است. در بسیاری از ماشینآلات، خطوط تولید، سیستمهای انتقال مواد، تجهیزات بستهبندی و حتی برخی فرایندهای نیمهپیوسته، PLC هسته اصلی کنترل است.
ویژگیهای اصلی PLC
– اجرای سریع و قطعی منطق کنترلی
– مناسب برای کنترل گسسته، ترتیبی و ماشینمحور
– برنامهنویسی با زبانهایی مانند Ladder، FBDو Structured Text
– امکان توسعه با ماژولهای ورودی و خروجی
– مقاومت مناسب در برابر نویز، لرزش، دما و شرایط سخت صنعتی
– قابلیت ارتباط با HMI، اینورتر، سنسور، سروو و شبکههای صنعتی
ازجمله مکان هایی که PLC در آنها کاربرد مهمی دارد میتوان به دستگاههای بستهبندی، خطوط مونتاژ، نوار نقالهها، ماشینآلات CNC، سیستمهای پمپ و بوستر، کنترل موتور و درایو، دستگاههای چاپ و برش و رباتهای صنعتی اشاره کرد.
PLC برای چه نوع کنترلی مناسب است؟
اگر در پروژه شما سرعت پاسخ بالا، کنترل ترتیبی، فرمانهای منطقی و کنترل مستقیم تجهیزات اهمیت دارد، معمولاً PLC بهترین انتخاب است. در واقع PLC مغز کنترلی ماشین و تجهیزات محلی است.
DCS چیست؟
DCS مخفف Distributed Control System یا سیستم کنترل توزیعشده است DCS برای کنترل فرایندهای صنعتی بزرگ و پیچیده طراحی شده است؛ فرایندهایی که در آنها تعداد زیادی حلقه کنترلی، تجهیزات میدانی، نقاط اندازهگیری و بخشهای مختلف تولید باید بهصورت هماهنگ کنترل شوند.
در DCS ، کنترل بهصورت توزیعشده بین چند کنترلر انجام میشود. این کنترلرها به شکل یکپارچه با ایستگاههای اپراتوری، مهندسی، شبکههای ارتباطی و سامانه مانیتورینگ در ارتباط هستند. به همین دلیل DCS بیشتر در صنایع فرایندی دیده میشود.
ویژگیهای اصلی DCS
– معماری توزیعشده و یکپارچه
– مناسب برای فرایندهای پیوسته و بزرگ
– توانایی مدیریت تعداد زیاد حلقههای کنترلی
– قابلیت افزونگی بالا در کنترلر، شبکه و منبع تغذیه
– مهندسی متمرکز و مانیتورینگ یکپارچه
– مناسب برای محیطهایی که توقف فرایند هزینه بسیار بالایی دارد
DCS بیشتر در صنایعی همچون پالایشگاهها، پتروشیمی، صنایع نفت و گاز، نیروگاهها، صنایع شیمیایی، صنایع دارویی، صنایع غذایی در مقیاس بزرگ و کارخانههای تولید پیوسته استفاده میشود.
DCS برای چه نوع فرایندی مناسب است؟
وقتی با یک فرایند پیوسته، پیچیده و بزرگ روبهرو هستید که باید پارامترهایی مثل دما، فشار، دبی، سطح، ترکیب و کیفیت بهصورت همزمان و پایدار کنترل شوند،DCS انتخاب منطقیتری است. در واقع DCS یک سیستم کنترل توزیعشده برای مدیریت یکپارچه فرایندهای صنعتی گسترده است.
SCADA چیست؟
SCADA مخفف Supervisory Control and Data Acquisition است. SCADA را میتوان به عنوان سامانهای برای نظارت، جمعآوری داده، نمایش وضعیت، مدیریت آلارم، ترند، آرشیو داده و کنترل سطح بالا دانست.
نکته بسیار پراهمیت این است که SCADA معمولاً جای PLC یا DCS را نمیگیرد، بلکه بر روی آنها قرار میگیرد و دادههای فرایند را از کنترلرهای میدانی مانند PLC یا RTU دریافت میکند. سپس این دادهها را بهصورت گرافیکی در اختیار اپراتور قرار میدهد و امکان مانیتورینگ و فرماندهی سطح بالا را برای اپراتور فراهم میکند.
ویژگیهای اصلی SCADA
– جمعآوری داده از تجهیزات میدانی
– نمایش گرافیکی وضعیت سیستم
– ثبت رخدادها و آلارمها
– ترندگیری و گزارشگیری
– مانیتورینگ چند سایت یا چند ایستگاه
– پشتیبانی از کنترل از راه دور
– مناسب برای زیرساختهای پراکنده جغرافیایی
از اساسی ترین کاربردهای SCADA میتوان به شبکههای آب و فاضلاب، ایستگاههای پمپاژ، شبکه توزیع برق، خطوط لوله نفت و گاز، ایستگاههای تقلیل فشار، زیرساختهای شهری و تاسیسات جغرافیایی پراکنده اشاره کرد.
SCADA دقیقاً چه نقشی دارد؟
اگر بخواهیم ساده بگوییم،SCADA معمولاً کنترل لحظهای و سریع میدان را انجام نمیدهد، بلکه وضعیت سیستم را میبیند، دادهها را جمع میکند، هشدار میدهد، ثبت میکند و در سطح سرپرستانه فرمان میدهد. به همین خاطر در پاسخ به سؤال SCADA چیست میتوان گفت: SCADA لایه نظارت و جمعآوری داده در اتوماسیون صنعتی است.
تفاوت PLC، DCS و SCADA در یک نگاه

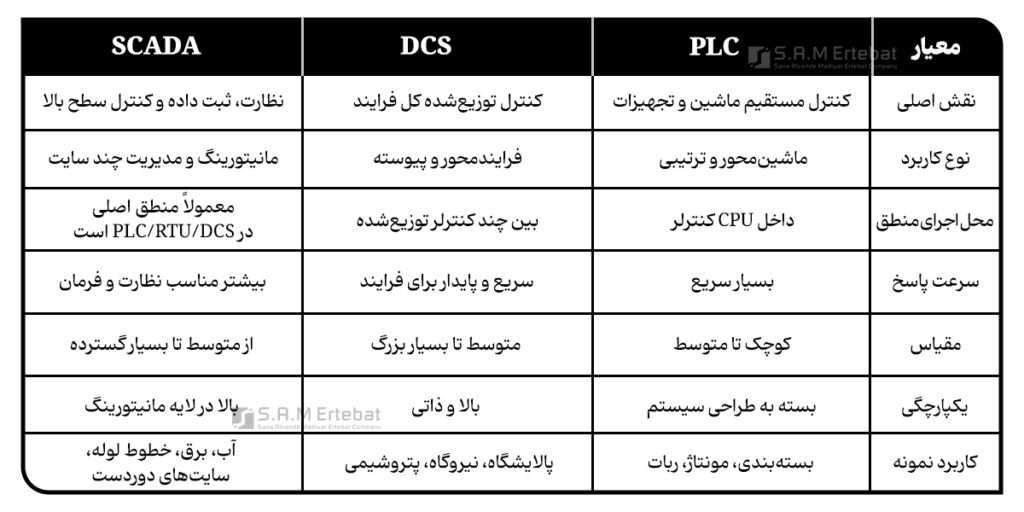

برای اینکه درک تفاوت PLC، DCS و SCADA سادهتر شود، جدول زیر میتواند دید خوبی بدهد:
تفاوت PLC و DCS چیست؟
یکی از رایجترین پرسشها در اتوماسیون، تفاوت PLC و DCS است. از نظر ظاهری، هر دو برای کنترل صنعتی به کار میروند، اما از نظر منطق طراحی و نوع استفاده تفاوت مهمی دارند.
PLC بیشتر برای فرایندهای گسسته و ترتیبی مناسب است یعنی جایی که منطق روشن-خاموش، توالی عملیات، تایمر، کانتر و واکنش سریع اهمیت دارد؛ اما در مقابل DCS بیشتر برای فرایندهای پیوسته طراحی شده است، یعنی جایی که کنترل مداوم پارامترهای فرایندی مثل دما، فشار و دبی اهمیت دارد.
در PLC معمولاً هر ماشین یا هر سلول کاری، یک کنترلر مشخص دارد و در صورت نیاز با سیستمهای دیگر شبکه میشود. اما در DCS معماری از ابتدا برای کنترل توزیعشده و یکپارچه کل فرایند طراحی شده است که این تفاوت ها در پروژههای بزرگ بسیار مهم است.
می توان گفت که PLC در پروژههای کوچک تا متوسط و در ماشینآلات بسیار رایج است و DCS برای پروژههای بزرگ و صنایع فرایندی انتخاب میشود.
در سیستمهای PLC، معمولاً کنترل، HMI، مانیتورینگ، آلارم و گزارشگیری ممکن است با نرمافزارها یا تجهیزات جداگانه پیادهسازی شوند. ولی در DCS این بخشها معمولاً بهصورت یکپارچهتر در یک اکوسیستم طراحی میشوند.
هرچند PLCهای پیشرفته نیز میتوانند Redundancy داشته باشند، اما DCS بهطور سنتی برای سیستمهایی توسعه یافته که دسترسپذیری بالا، افزونگی و پایداری فرایند در آنها حیاتی است.
تفاوت PLC و SCADA چیست؟
عبارت تفاوت PLC و SCADA هم از جستوجوهای پرتکرار کاربران است. دلیل این موضوع آن است که در بسیاری از پروژهها، این دو سیستم کنار هم دیده میشوند.
PLC ورودیها را از سنسورها میگیرد، برنامه را اجرا میکند و خروجیهایی مثل رله، شیر برقی، موتور یا درایو را کنترل میکند. در مقابل SCADA اطلاعات PLC را دریافت میکند، روی مانیتور نمایش میدهد، آلارم ایجاد میکند، داده را ذخیره میکند و به اپراتور امکان نظارت و کنترل سطح بالا میدهد.
آیا PLC بدون SCADA کار میکند؟
بله. یک PLC میتواند بدون SCADA هم کار کند، چون کنترل اصلی در خود PLC انجام میشود.
آیا SCADA بدون PLC کار میکند؟
در بسیاری از پروژهها نه، چون SCADA معمولاً برای دریافت داده و اعمال کنترل به PLC یا RTU وابسته است.
تفاوت DCS و SCADA چیست؟
تفاوت DCS و SCADA کمی ظریفتر است، چون هر دو میتوانند شامل مانیتورینگ و نمایش فرایند باشند. اما تفاوت اصلی در هدف طراحی آنهاست.
DCS برای کنترل فرایند طراحی شده است. مانیتورینگ هم بخشی از آن است، اما هسته اصلی DCS کنترل توزیعشده و پایدار فرایند است. ولی SCADA برای نظارت، جمعآوری داده و کنترل سرپرستانه طراحی شده، یعنی بیشتر نقش دید و مدیریت را دارد تا کنترل مستقیم و پیوسته فرایند.
یک تفاوت مهم این است که در DCS، کنترلرها، ایستگاههای اپراتوری، مهندسی و شبکهها معمولاً از ابتدا بهصورت یک سامانه منسجم تعریف میشوند. در SCADA، تمرکز اصلی روی اتصال به تجهیزات مختلف، جمعآوری داده و ایجاد دید مرکزی است؛ حتی اگر تجهیزات در چند نقطه دور از هم باشند.
آیا PLC، DCS و SCADA رقیب هم هستند؟
یکی از مهمترین نکاتی که باید در مقالهای درباره تفاوت PLC ،DCS و SCADA گفته شود این است که این سه الزاماً رقیب مستقیم هم نیستند. در بسیاری از پروژههای واقعی، این سیستمها مکمل یکدیگر هستند.
معماری رایج در صنعت
سنسورها و عملگرها → PLC / RTU / DCS → شبکه صنعتی → SCADA / HMI
در این ساختار:
PLC یا DCS وظیفه کنترل را بر عهده دارد.
SCADA وظیفه مانیتورینگ، ثبت اطلاعات و مدیریت آلارم را بر عهده میگیرد.
اپراتور از طریق HMI یا SCADA با سیستم در ارتباط است.
مثال های عملی
در یک شبکه آبرسانی:
در هر ایستگاه پمپاژ یک PLC یا RTU نصب میشود.
کنترل محلی پمپها و ولوها توسط PLC انجام میشود.
SCADA در مرکز کنترل، وضعیت چندین ایستگاه را نمایش میدهد.
در یک پالایشگاه:
DCS بخش بزرگی از کنترل فرایند را برعهده دارد.
ممکن است برای ماشینآلات خاص یا پکیجها از PLC هم استفاده شود.
لایههای بالاتر مانیتورینگ و گزارشگیری نیز به سیستم متصل میشوند.
مزایا و معایب PLC
مزایای PLC
– سرعت پاسخ بالا
– مناسب برای ماشینآلات و کنترل ترتیبی
– توسعهپذیری مناسب
– هزینه منطقیتر در پروژههای کوچک و متوسط
– تنوع برند و ماژول زیاد
– تعمیر و نگهداری نسبتاً ساده
معایب PLC
– در پروژههای بسیار بزرگ ممکن است مدیریت یکپارچه سختتر شود
– برای فرایندهای پیچیده و پیوسته در مقیاس بالا همیشه بهترین انتخاب نیست
– برای مانیتورینگ پیشرفته معمولاً به HMI یا SCADA نیاز دارد
مزایا و معایب DCS
مزایای DCS
– مناسب برای فرایندهای بزرگ و حساس
– کنترل و مانیتورینگ یکپارچهتر
– قابلیت افزونگی بالا
– پایداری خوب در فرایندهای پیوسته
– مدیریت بهتر حلقههای کنترلی زیاد
معایب DCS
– هزینه اولیه بالاتر
– پیچیدگی مهندسی بیشتر
– برای پروژههای کوچک معمولاً اقتصادی نیست
– وابستگی بیشتر به اکوسیستم سازنده
مزایا و معایب SCADA
مزایای SCADA
– مانیتورینگ مرکزی و لحظهای
– ثبت و آرشیو داده
– آلارم و گزارشگیری
– امکان نظارت بر سایتهای پراکنده
– کمک به تحلیل عملکرد و تصمیمگیری
معایب SCADA
– معمولاً بدون PLC یا RTU کامل نیست
– برای کنترل بسیار سریع میدانی مناسب نیست
– کیفیت عملکرد آن به طراحی شبکه و ساختار داده وابسته است
چه زمانی PLC ، DCS و یا SCADAانتخاب بکنیم؟
PLC زمانی انتخاب مناسبی است که در پروژه نیاز به کنترل یک ماشین یا تجهیز خاص، پاسخگویی سریع، اجرای منطق ترتیبی و گسسته، تعداد ورودی و خروجی محدود تا متوسط، بودجه کمتر نسبت به DCS و همچنین امکان توسعه مرحلهای خط تولید وجود داشته باشد. به همین دلیل، PLC در تجهیزاتی مانند دستگاههای بستهبندی، سیستمهای کانوایر، ماشینهای تزریق، سامانههای کنترل درایو و موتور و ایستگاههای محلی پمپ کاربرد بسیار گستردهای دارد.
DCS زمانی انتخاب مناسبتری است که پروژه شامل فرایندهای پیوسته و حساس، تعداد زیاد حلقههای کنترلی، نیاز به افزونگی و دسترسپذیری بالا، چندین ناحیه فرایندی با ضرورت کنترل یکپارچه و همچنین اهمیت بالای پایداری و مانیتورینگ مرکزی باشد. به همین دلیل، DCS معمولاً در صنایعی مانند نیروگاهها، پتروشیمی، پالایشگاه، صنایع شیمیایی و خطوط تولید پیوسته بزرگ به کار گرفته میشود.
SCADA زمانی انتخاب میشود که هدف اصلی پروژه، نظارت بر چند سایت مختلف، ثبت و ذخیره دادههای فرایندی، مدیریت آلارمها، ترندگیری و گزارشگیری، مانیتورینگ مرکزی و کنترل سرپرستانه از راه دور باشد. به همین دلیل، SCADA در کاربردهایی مانند ایستگاههای پمپاژ شهری، شبکههای توزیع آب، زیرساختهای برق، خطوط لوله و سایر سیستمهای جغرافیایی پراکنده نقش بسیار مهمی ایفا میکند.
در پروژههای واقعی، انتخاب صحیح بین PLC، DCS و SCADA معمولاً با یک پاسخ ساده انجام نمیشود، بلکه نیازمند بررسی همزمان چند عامل کلیدی است؛ عواملی مانند نوع فرایند از نظر گسسته یا پیوسته بودن، تعداد نقاط ورودی و خروجی، میزان نیاز به افزونگی، گستردگی جغرافیایی تجهیزات، ضرورت مانیتورینگ و گزارشگیری، سرعت پاسخ موردنیاز، بودجه اولیه و هزینههای نگهداری و همچنین امکان توسعه سیستم در آینده. به همین دلیل، در بسیاری از پروژههای صنعتی، راهحل مناسب این نیست که فقط PLC یا فقط DCS یا فقط SCADA انتخاب شود، بلکه باید بر اساس نیاز واقعی پروژه، یک معماری ترکیبی و بهینه طراحی شود.
اگر بخواهیم تفاوت PLC،DCS و SCADA را به سادهترین شکل ممکن بیان کنیم، باید گفت PLC برای کنترل سریع، مستقیم و محلی ماشینآلات و تجهیزات صنعتی به کار میرود، DCS برای کنترل یکپارچه، توزیعشده و پایدار فرایندهای بزرگ و پیوسته طراحی شده است و SCADA بیشتر برای نظارت، جمعآوری داده، ثبت آلارم، گزارشگیری و کنترل سرپرستانه در سطح بالاتر مورد استفاده قرار میگیرد.
بنابراین، تفاوت اصلی این سه سیستم را باید در سطح کنترل، نوع فرایند، معماری سیستم، محدوده کاربرد و نقش آنها در اتوماسیون صنعتی جستوجو کرد. در نتیجه، برای ماشینآلات و کنترل محلی معمولاً PLC انتخاب رایجتری است، برای فرایندهای بزرگ و پیوسته DCS گزینهای حرفهایتر به شمار میرود و برای مانیتورینگ، ثبت داده، مدیریت آلارم و کنترل از راه دور ، SCADA نقشی ضروری دارد.
