آموزش ایجاد پروژه در ISP Soft
در این قسمت از آموزش برنامه نویسی PLC دلتا با ISPSOFT ، قصد داریم نحوه ایجاد پروژه در ISPSoft را توضیح دهیم.

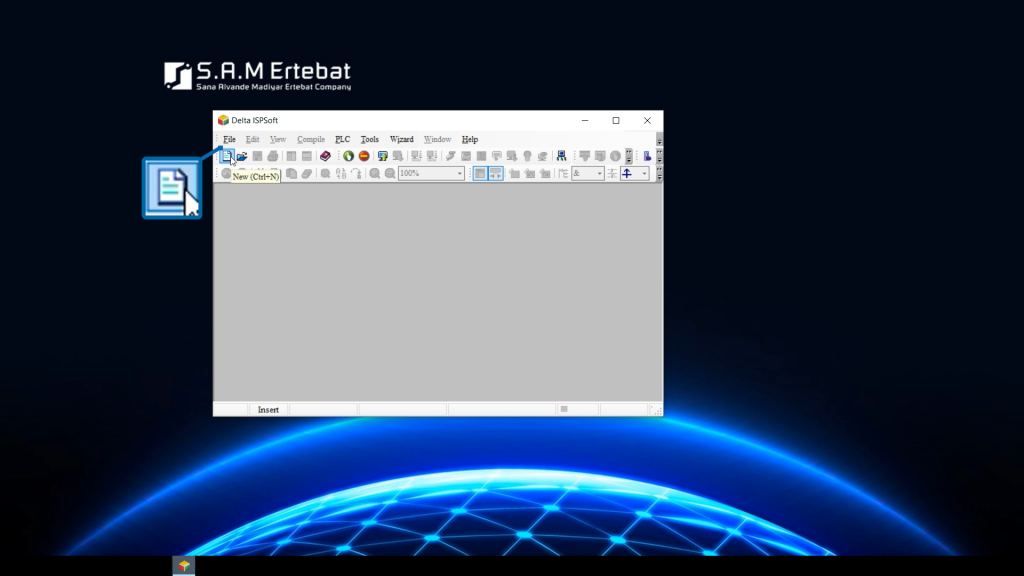

پس از اجرای برنامه، روی گزینه نشان داده شده در منوی toolbar کلیک کنید تا پروژه جدیدی باز شود.

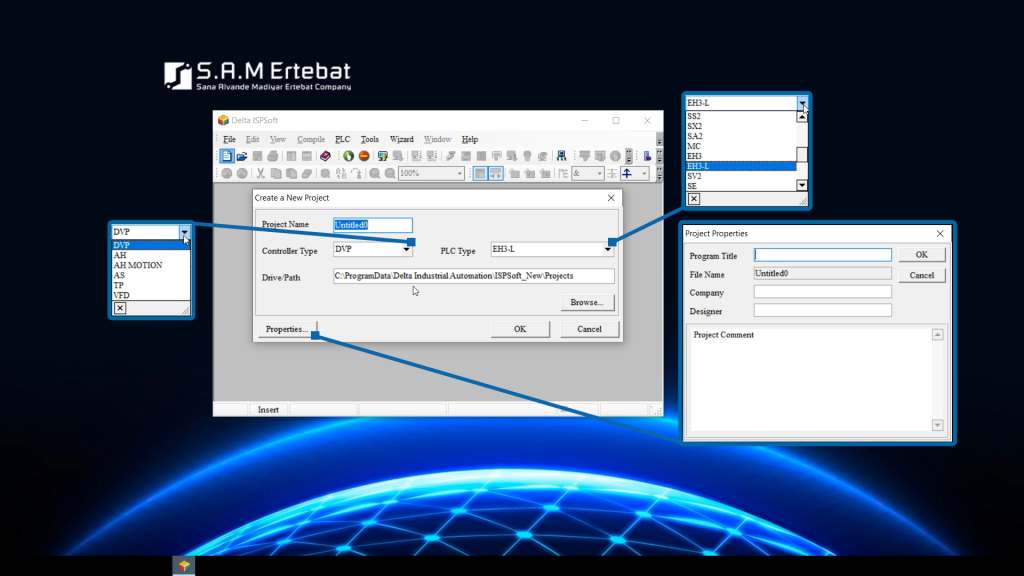

در پنجره Creare a New Project، نام پروژه را در کادر Project Name بنویسید و یک مسیر را در کادر Drive/Path انتخاب کنید. همچنین، نوع کنترولر و PLC را از منوی کرکره ای انتخاب کنید سپس روی گزینه Properties کلیک کنید، همچنین میتوانید توضیحاتی در مورد پروژه بنویسید، در نهایت روی OK کلیک کنید تا پروژه ایجاد شود.

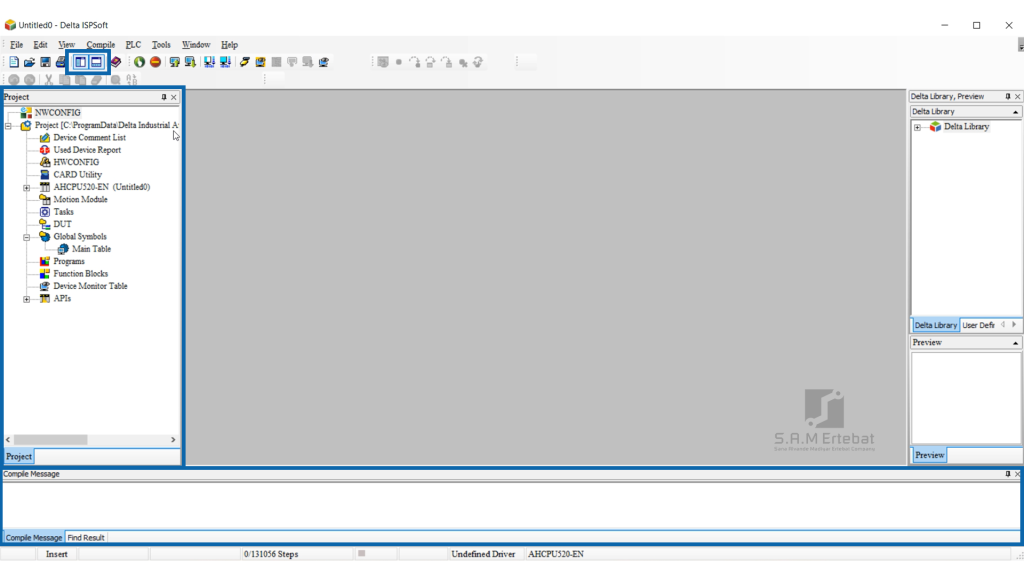

پس از اینکه پروژه با موفقیت ایجاد شد، یک بخش Project در سمت چپ محیط نرم افزار، بصورت یک ساختار درختی سلسله ظاهر می‌شود. اگر این بخش ظاهر نشد میتوانید روی View در نوار ابزار کلیک کنند. سپس Workspace را انتخاب کنید یا روی آیکون نشان داده شده در منوی آیکون ها کلیک کنید.
برای مشاهده بخش Compile Message section، مسیر View > Output Window (M) طی کنید یا روی آیکون نشان داده شده کلیک کنید.

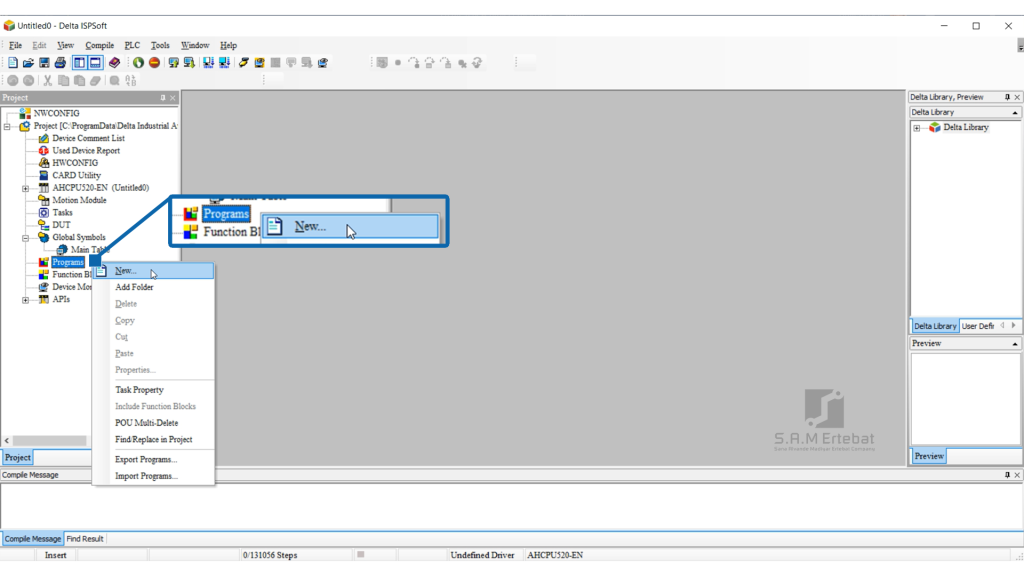

وقتی پروژه ایجاد شد، محیط کار اصلی خالی و بدون ویرایش است. برای شروع برنامه نویسی PLC، می توانید روی Programs در قسمت Project کلیک راست کرده و روی New کلیک کنند.
در پنجره Create Program، نام برنامه را در قسمت POU Name تایپ کنند، و در قسمت Language یک زبان برنامه نویسی انتخاب کنند. سایر پارامترها به حالت پیش فرض هستند و در این مرحله نیازی به تغییر آنها نیست.

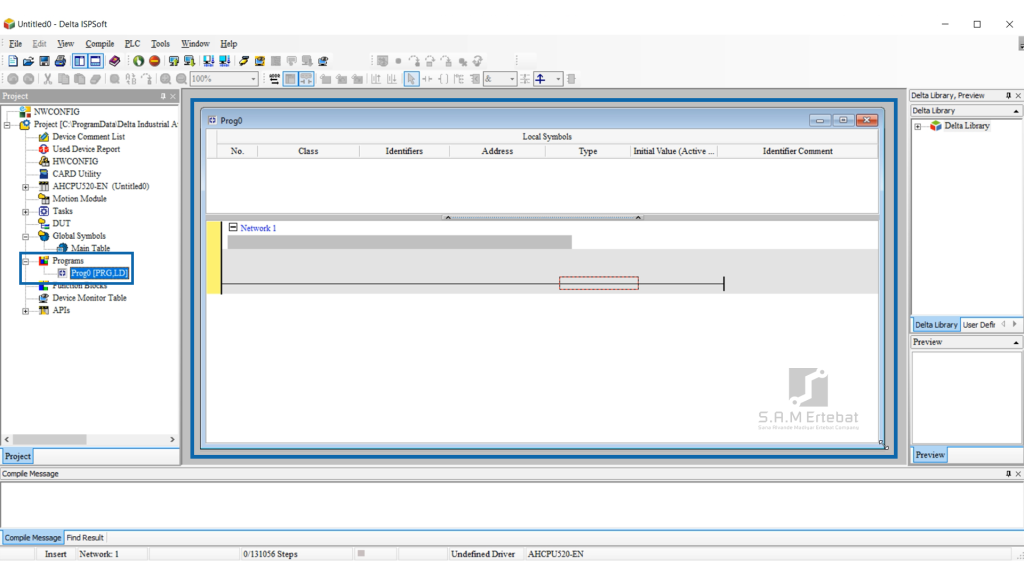

با اضافه شدن برنامه ای به پروژه، محیط کار و برنامه نویسی در پنجره ای جدید در برنامه ایجاد می‌شود.

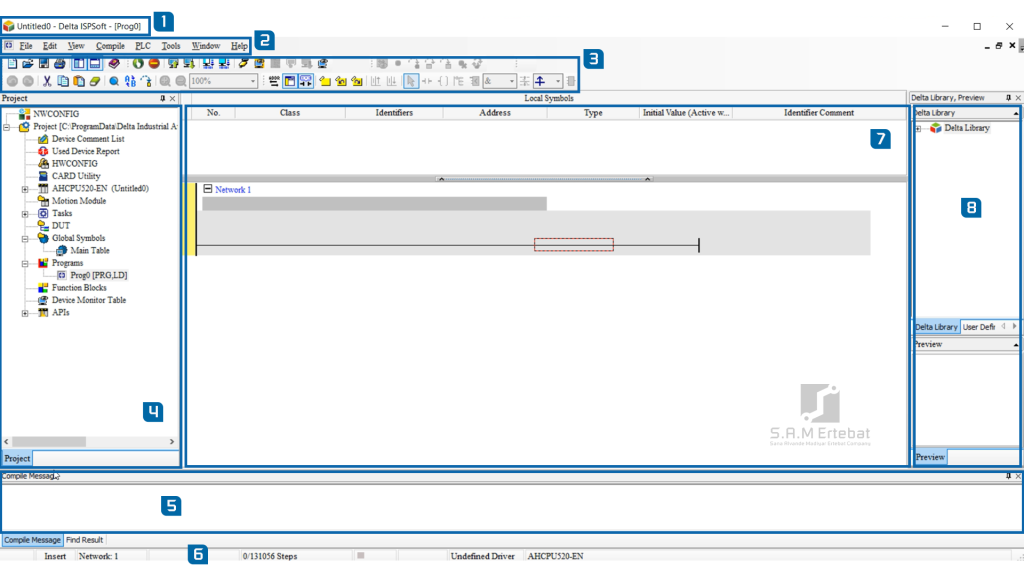

صفحه اصلی ISPSoft در زیر نشان داده شده است.
- Window title: نام پروژه و عنوان برنامه را نمایش می دهد.
- Menu bar: نوار منو که هشت منو را در بر میگیرد
- Toolbar: نوار ابزار که ابزار های مختلفی را درارائه میکند
- Project: از ساختار درختی برای مدیریت پروژه ها استفاده می کند.
- Compile Message: نتایج کامپایل و جستجوی پروژه را نشان می دهد.
- Status bar: وضعیت فعلی یا وضعیت شبکه را نمایش می دهد.
- Work Edit: پنجره محیط کار که شامل بخش ویرایش برنامه، جدول ها و … است
- Delta Library: فهرستی از مطالب مربوط به کتابخانه دلتا و کتابخانه تعریف شده توسط کاربر را نشان میدهد.
در ادامه ایجاد یک پروژه، لازم است برنامه و Program جدیدی را در نرم افزار ISPSOFT ایجاد کنید، با مطالعه این “مـقـالـه ” میتوانید یک برنامه ساده لدر را بنویسید.
اگر به برنامه نویسی PLC دلتا با نرم افزار ISPSOFT علاقه دارید می توانید مقالات بیشتر را از طریق این ” لـیـنـک ” مشاهده کنید!
