آموزش گام به گام نصب برنامه COMMGR

معرفی COMMGR: یک ابزار مدیریت ارتباط جدید است که توسط Delta  در سال 2011 توسعه یافته است. این ابزار به عنوان یک پل ارتباطی بین نرم افزار و سخت افزار دلتا عمل می کند. ارتباطات از طریق COMMGR بسیار راحت تر و کارآمدتر است.

COMMGR یک نرم افزار مستقل از ISP Soft است و باید آن را بصورت جداگانه نصب کنیم.

نحوه نصب COMMGR

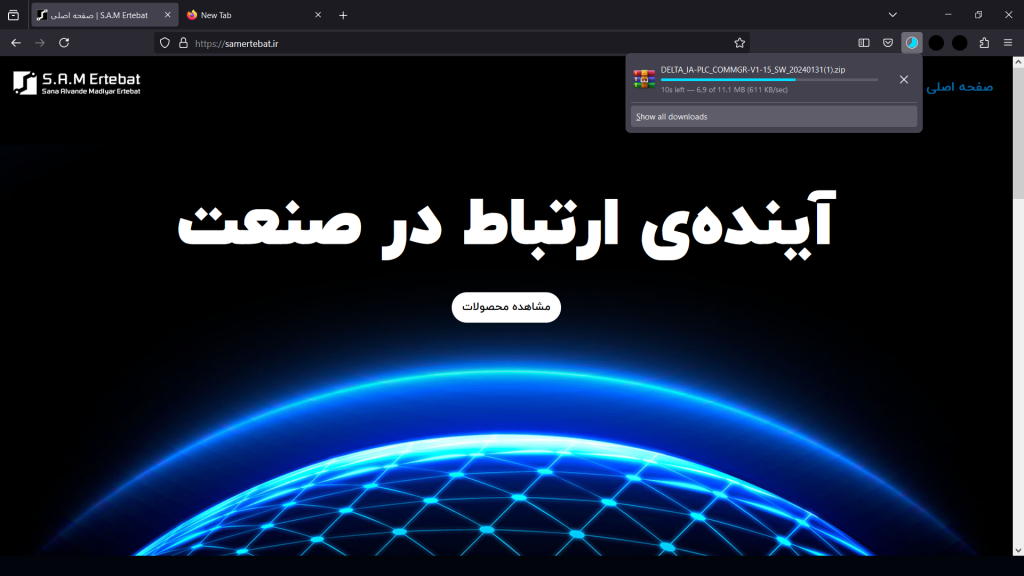

1. از طریق لینک زیر آخرین نسخه نرم افزار را دانلود کنید:

دانلود آخرین نسخه نرم افزار COMMGR ( ورژن : 1.15 – حجم : 11.1 مگابایت )

دانلود نسخه قبلی نرم افزار COMMGR ( ورژن : 1.14 – حجم : 10.2 مگابایت )

فایل نصبی نرم افزار بصورت فشرده و  rar دانلود می‌شود.

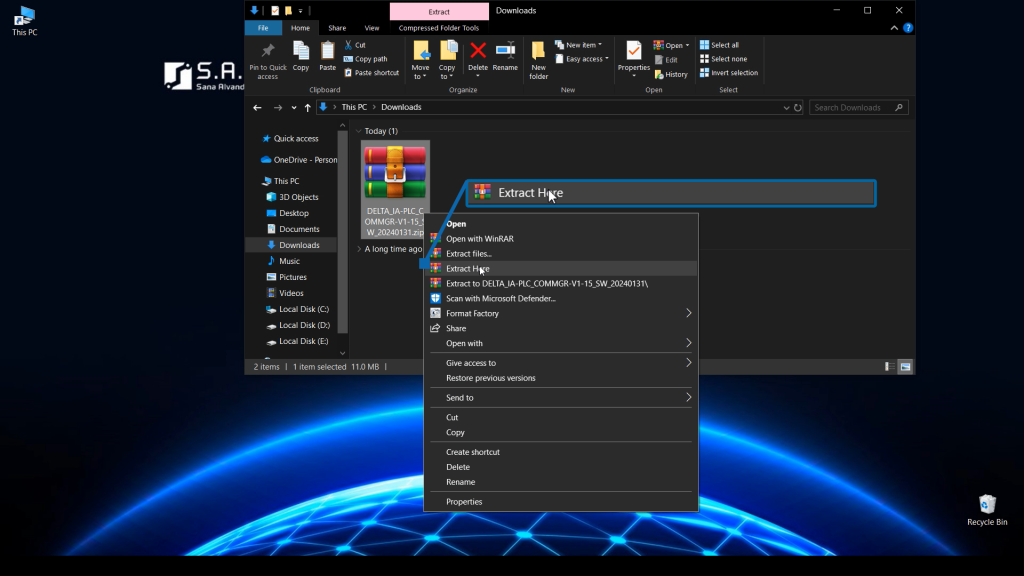

با راست کلیک کردن روی فایل دانلود شده، آن را طبق تصویر extract  کنید :

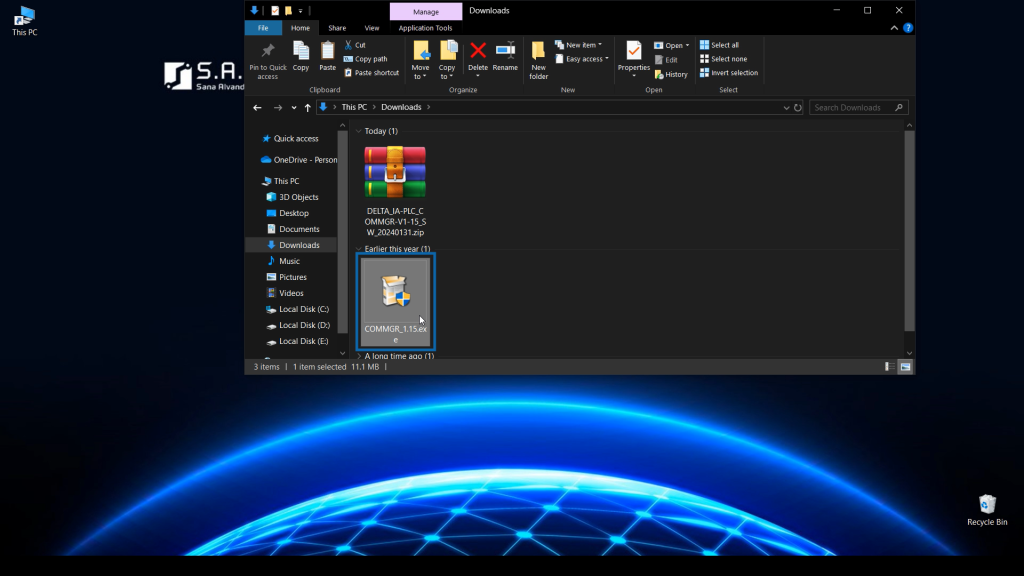

فایل نصبی از حالت فشرده خارج شده و آماده نصب است :

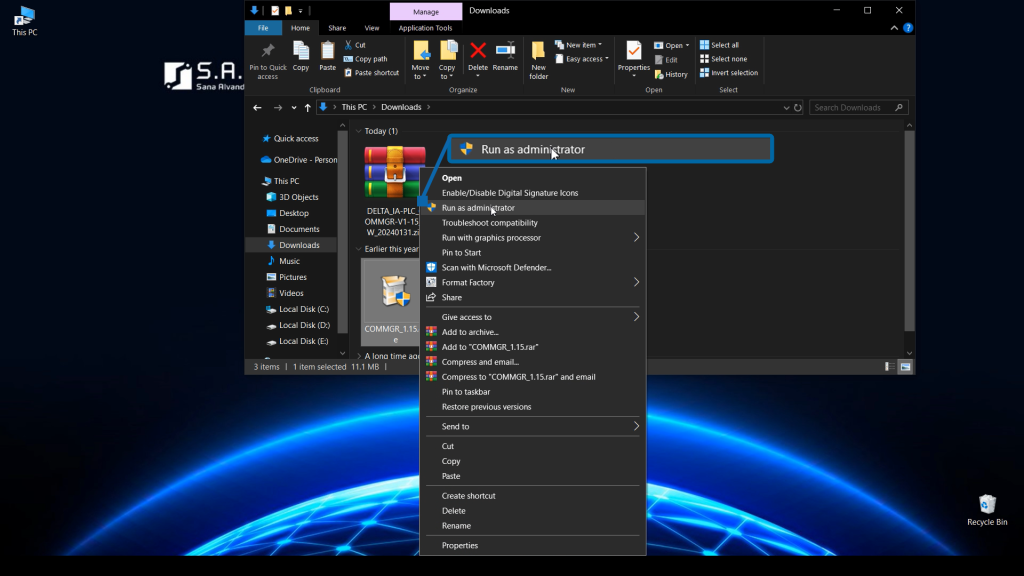

روی آیکون نصب، راست کلیک کرده و روی run as administrator کلیک کنید :

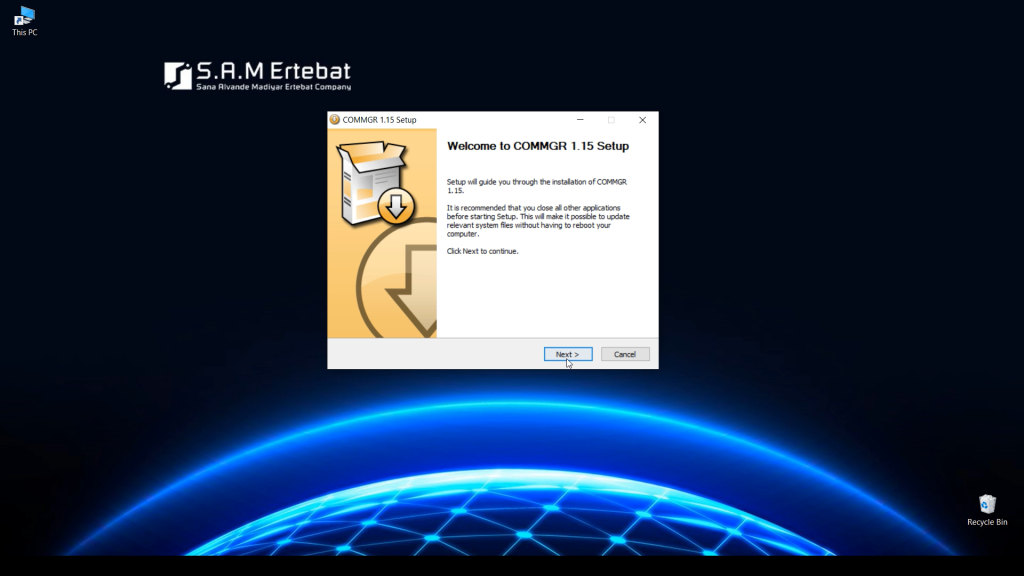

در پنجره باز شده روی دکمه NEXT کلیک کنید :

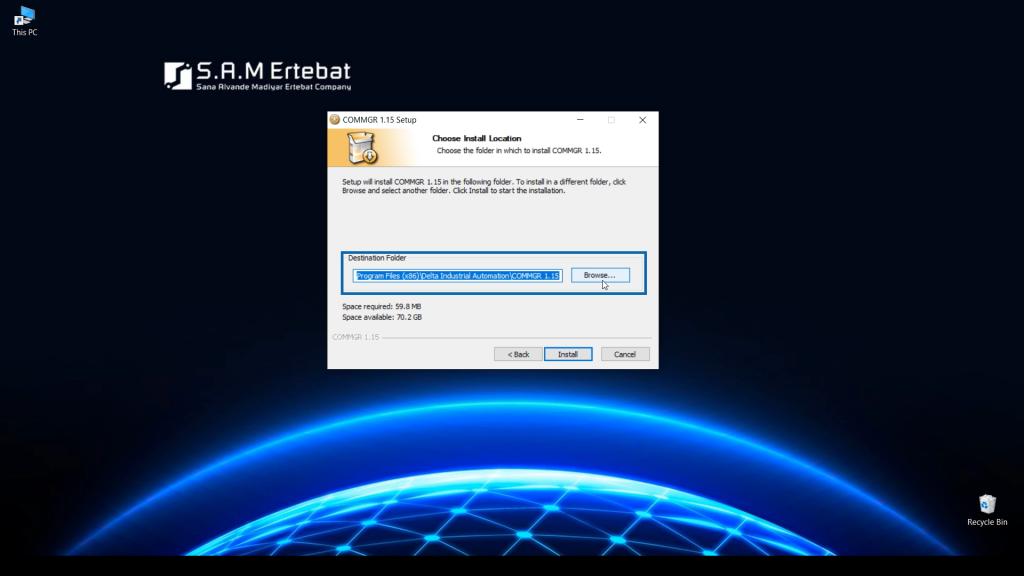

در این مرحله می‌توانید محل نصب برنامه را مشخص کنید، البته توصیه می‌شود آن را تغییر ندهید و محل نصب پیش فرض را انتخاب کنید:

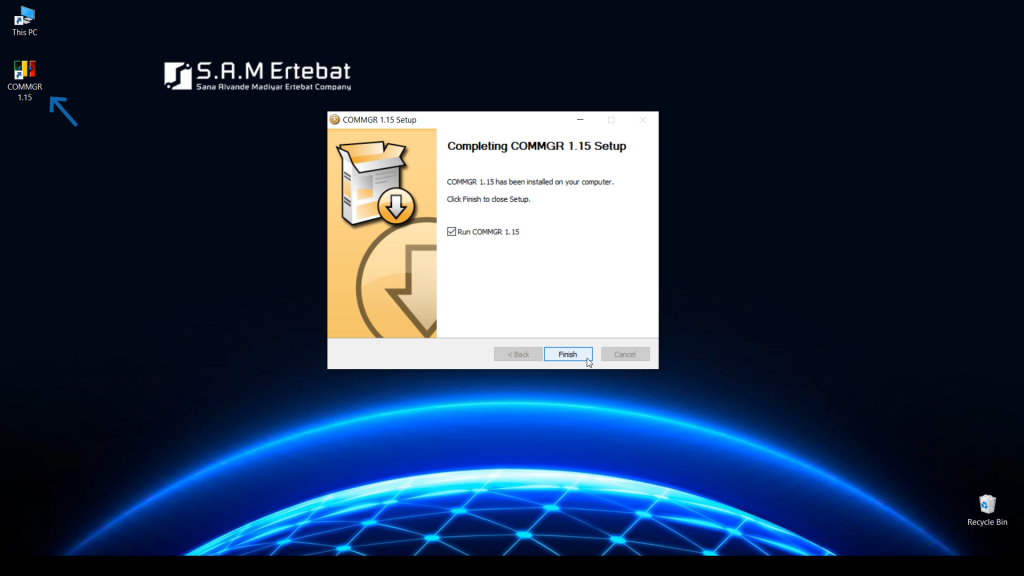

روی install کلیک کنید و منتظر بمانید؛ نصب نرم افزار به اتمام رسیده، روی finish کلیک کنید:

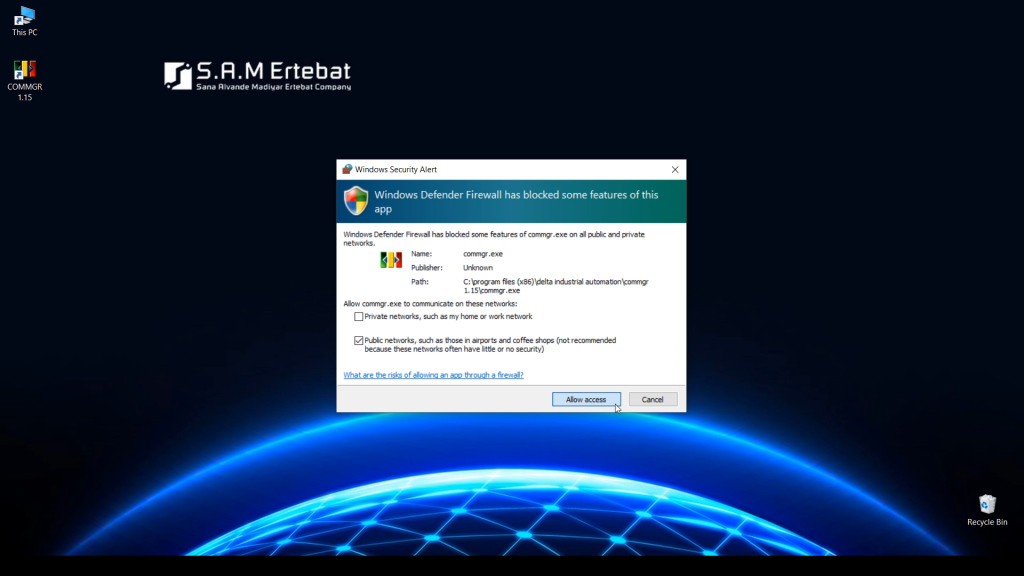

در پنجره جدیدی که ظاهر می‌شود، allow access را انتخاب کنید:

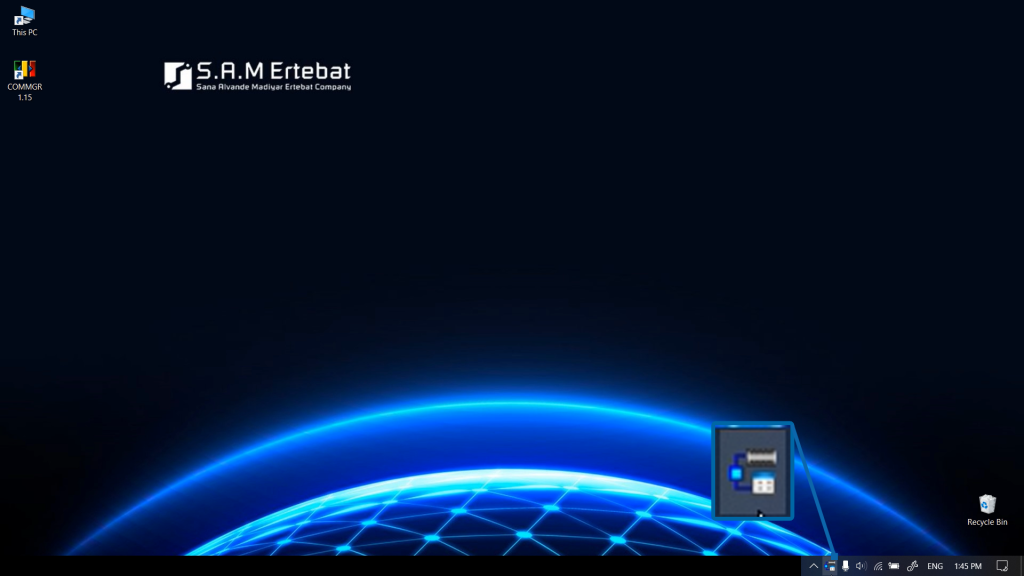

با اجرا شدن نرم افزار، آیکون آن در taskbar ویندوز ظاهر می‌شود:

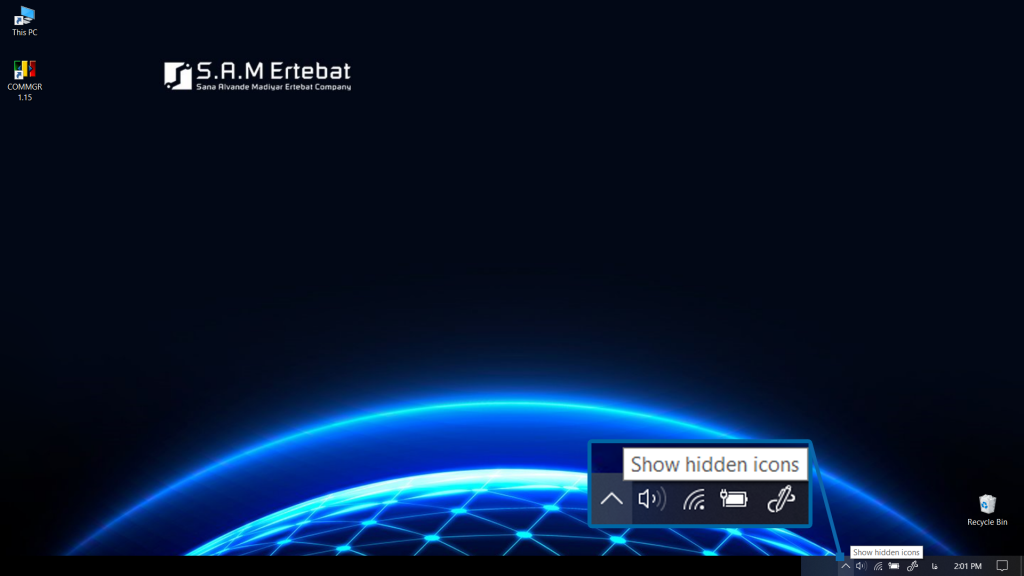

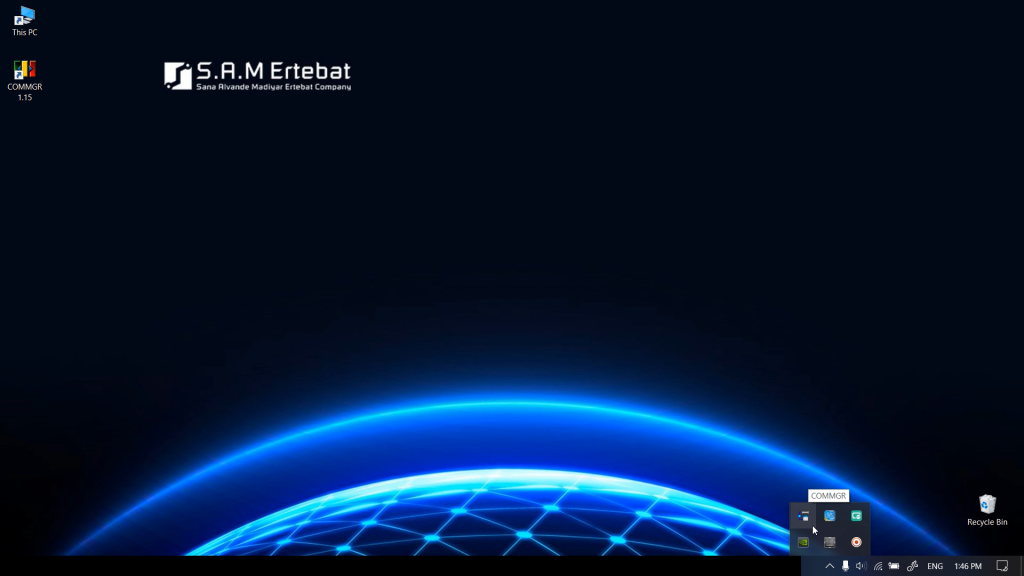

اگر آن را پیدا نکردید، می‌توانید روی گزینه show hidden icons که شکل آن، فلشی رو به بالا است کلیک کرده و بین ایکون ها، ایکون نرم افزار را مشاهده کنید:

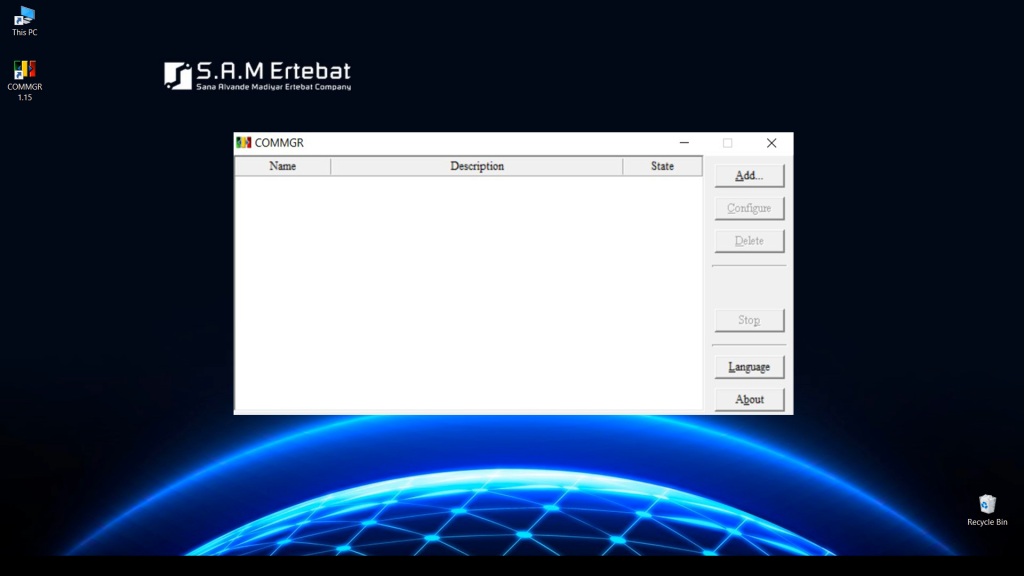

با کلیک روی آیکون نرم افزار می‌توانید آن را اجرا کنید :

نویسنده : امیرحسین عباس زاده

اگر بخشی از این آموزش برایتان مبهم بود یا به توضیح بیشتری نیاز داشتید، حتماً سؤال خود را در بخش نظرات بنویسید، کارشناسان ما پاسخگوی شما خواهند بود. همچنین می‌توانید از طریق دایرکت اینستاگرام شرکت، مستقیماً با تیم پشتیبانی در تماس باشید. پاسخ به پرسش‌های شما به بهبود آموزش‌های آینده ما کمک می‌کند!

می‌توانید برای ارتباط دادن PLC با نرم افزار ISP Soft توسط COMMGR این مـقـالـه را بخوانید.

آموزش مرتبط: آموزش راه اندازی برنامه COMMGR

PLC و نحوه استفاده از نرم‌افزار Commgr در اتوماسیون صنعتی

PLC یا Programmable Logic Controller یکی از اصلی‌ترین اجزای سیستم‌های اتوماسیون صنعتی است که وظیفه کنترل فرآیندها، ماشین‌آلات و تجهیزات تولیدی را بر عهده دارد. امروزه تقریباً تمام خطوط تولید پیشرفته از PLC برای کنترل دقیق و هوشمند استفاده می‌کنند. این دستگاه جایگزین مدارهای رله‌ای قدیمی شده و با داشتن قابلیت برنامه‌ریزی مجدد، امکان طراحی منطق‌های پیچیده و قابل‌تغییر را برای مهندسان فراهم می‌سازد.

PLC از ورودی‌ها (Input) برای دریافت داده از سنسورها و کلیدها و از خروجی‌ها (Output) برای کنترل عملگرهایی مانند موتورها، شیرهای برقی و چراغ‌ها استفاده می‌کند. منطق عملکرد سیستم توسط برنامه‌نویس در نرم‌افزار مخصوص PLC نوشته می‌شود. این برنامه‌ها معمولاً به زبان Ladder Diagram (LD) طراحی می‌شوند، زبانی گرافیکی و ساده که منطق رله‌ای را به صورت دیجیتالی شبیه‌سازی می‌کند.

در فرآیند برنامه‌نویسی و اجرای پروژه‌های صنعتی، یکی از موضوعات بسیار مهم در کار با PLC، درک صحیح از مفاهیم لبه بالارونده (Rising Edge) و لبه پایین‌رونده (Falling Edge) است. این دو مفهوم برای تشخیص تغییر وضعیت در سیگنال‌های ورودی استفاده می‌شوند. به عنوان مثال، لبه بالارونده زمانی فعال می‌شود که ورودی از حالت صفر به یک تغییر کند، در حالی‌که لبه پایین‌رونده هنگام برگشت از یک به صفر فعال می‌شود. این قابلیت‌ها برای کنترل دقیق سنسورها، شمارنده‌ها و وقایع لحظه‌ای در سیستم‌های صنعتی اهمیت فراوانی دارند.

برای برقراری ارتباط بین PLC و کامپیوتر، نرم‌افزار Commgr (Communication Manager) نقش اساسی دارد. Commgr به عنوان واسط ارتباطی عمل می‌کند و امکان تنظیم و مدیریت پورت‌های ارتباطی مانند RS-232، RS-485 و Ethernet را فراهم می‌سازد. با استفاده از Commgr می‌توان نوع پورت، سرعت انتقال داده (Baud Rate)، آدرس PLC و سایر پارامترهای ارتباطی را به‌صورت دقیق پیکربندی کرد. پس از انجام این تنظیمات، نرم‌افزار برنامه‌نویسی می‌تواند مستقیماً با PLC ارتباط برقرار کرده و عملیات‌هایی مانند بارگذاری، دانلود، مانیتورینگ و عیب‌یابی را انجام دهد.

استفاده از Commgr برای کاربران حرفه‌ای PLC یک ضرورت است، زیرا در صورت تنظیم نادرست این نرم‌افزار، ارتباط بین رایانه و کنترلر برقرار نخواهد شد. از سوی دیگر، با تنظیم صحیح و بهینه Commgr، روند توسعه و تست برنامه‌ها بسیار سریع‌تر و پایدارتر انجام می‌شود.

در نتیجه، برای هر مهندس برق یا تکنسینی که در حوزه اتوماسیون صنعتی فعالیت می‌کند، یادگیری PLC و نحوه کار با Commgr اهمیت بالایی دارد. این مهارت‌ها پایه ورود به پروژه‌های صنعتی بزرگ بوده و به شما کمک می‌کنند تا سیستم‌های کنترل را با دقت، کارایی و اطمینان بیشتر طراحی و پیاده‌سازی کنید.
