دانلود برنامه در PLC

در این قسمت از آموزش برنامه نویسی PLC دلتا، به دانلود برنامه به PLC میپردازیم.

برای دانلود برنامه روی سخت افزاری مانند plc نیاز است تنظیمات مورد نیاز را انجام دهید:

ابتدا از تنظیمات درایور Commgr شروع می‌کنیم.

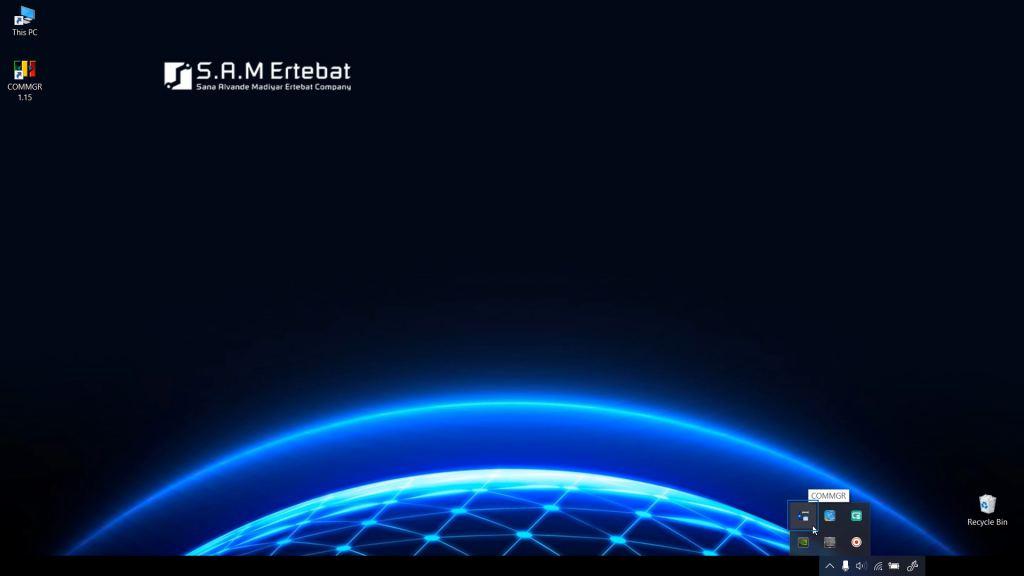

Commgr را اجرا کنید، می‌توانید از مسیر زیر آنرا اجرا کنید:

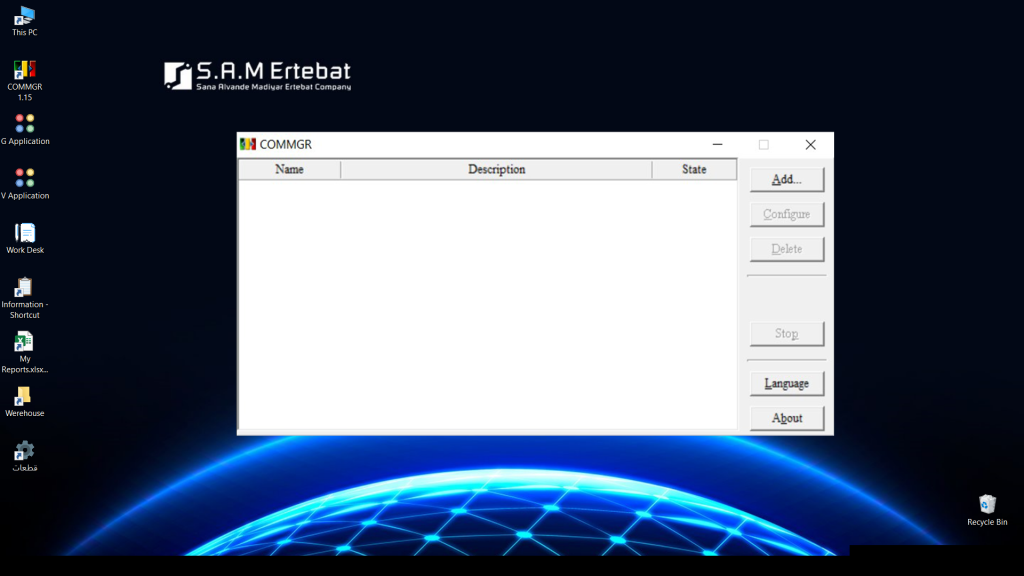

پس از اجرا شدن COMMGR، می توانید شروع به تنظیم یک درایور کنید.

طی تهیه این مقاله، برای اتصال کامپیوتر و PLC از RS-232 استفاده می شود و بنابراین باید یک درایور RS-232 ایجاد کنیم.

ابتدا روی Add کلیک کنید. سپس یک درایور RS-232 را به روش زیر تنظیم کنید.

1. کاربران می توانند نام درایور را در کادر Driver Name تایپ کنند. به جز “آندرلاین _ ” از علامت های خاص دیگری نمی توان استفاده کرد.

2. در قسمت Connection Setup و از لیست کرکره ای، RS232 را انتخاب کنید.

3. یک پورت ارتباطی RS-232 را از لیست COM Port انتخاب کنید. موارد موجود در لیست، پورت های ارتباطی متصل به کامپیوتر هستند، دقیقا همانند پورت های ارتباطی در Device Manager

باید پورت ای را که کابل ارتباطی plc  به کامپیوتر را به ان وصل کرده اید انتخاب کنید.

4. فرمت ارتباطی می تواند ASCII یا RTU باشد.

پارامترهای پروتکل ارتباطی درگاه کامپیوتر باید با پارامتر های پروتکل ارتباطی درگاه سخت افزار، مانند plc یکسان و همانند هم باشند تا تبادل داده بین درگاه کامپیوتر و سخت افزار صورت گیرد.

با کلیک روی گزینه Default، تمام پارامترهای ارتباطی به مقادیر پیش فرض باز می گردند.

اگر پروتکل ارتباطی برای تبادل داده از طریق یک درگاه ارتباطی روی دستگاه متصل را نمی‌دانید، می‌توانید دستگاه را به یک درگاه ارتباطی  RS-232 توسط کابل RS-232 انتخاب شده وصل کنید و پارامتر های COM Port وASCII/RTU را تنظیم کنید.

 سپس برای شناسایی خودکار، روی «Auto-detect» کلیک کنید.

اگر پارامتر پورت COM Port و ASCII/RTU به درستی انتخاب شوند و پروتکل ارتباطی با موفقیت شناسایی شود، پارامترهای ارتباطی مرتبط در قسمت Driver Properties تنظیم می شوند

نکته: لازم است قبل از باز کردن پنجره Driver Properties و اقدام به تعریف درایور، دستگاه یا سخت افزار را به کامپیوتر متصل کنید،

اگر بعد از باز شدن پنجره Driver Properties، دستگاهی به کامپیوتر متصل شود، دستگاه در کادر لیست کشویی COM Port نمایش داده نمی شود. در این صورت نیاز است پنجره Driver Properties را ببندید و مجددا باز کنید.

6. در  این قسمت می‌توانید تعداد دفعات تکرار یک فرمان ذر صورت بروز خطای اتصال را انتخاب و تنظیم  کنید، همچنین می‌توانید در کادر Time Interval of Auto-Retry بازه زمانی ارسال مجدد یک فرمان را وارد کنید.

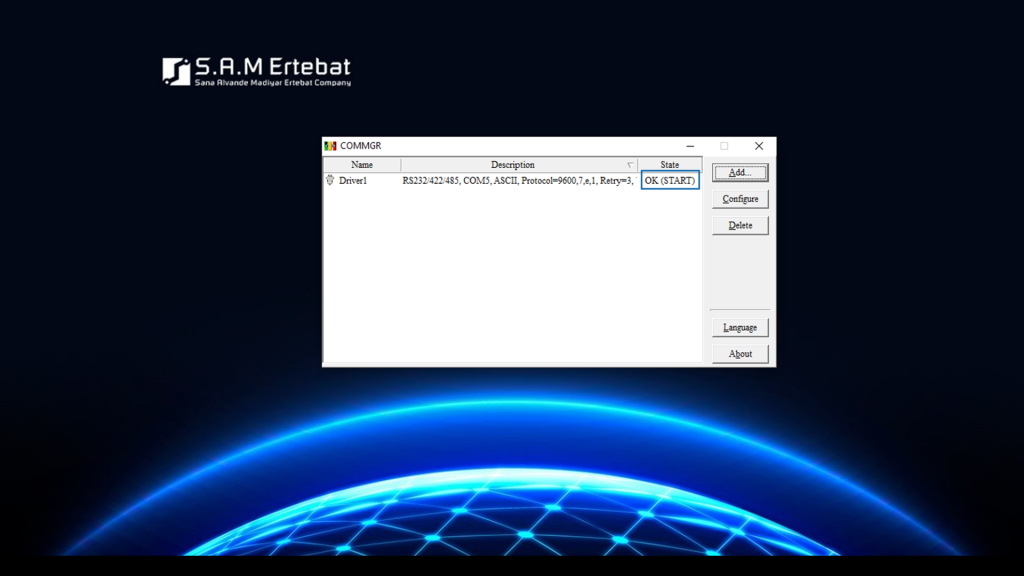

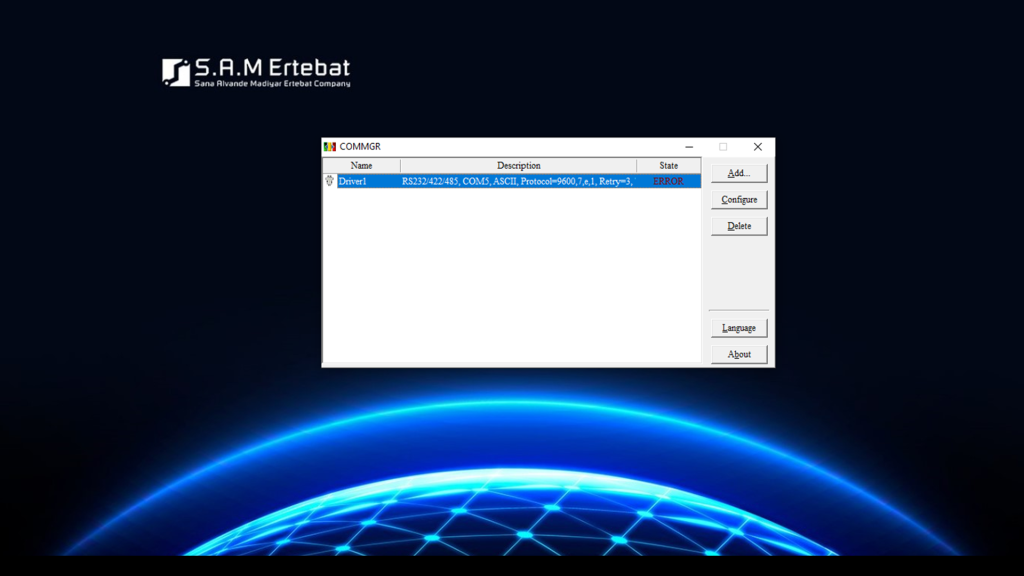

پس از تکمیل تنظیمات، درایور RS-232 در پنجره COMMGR ظاهر می شود. و اگر کامپیوتر به طور معمول و صحیح به PLC متصل باشد، در ستون Status یا همان وضعیت، OK ظاهر می شود.

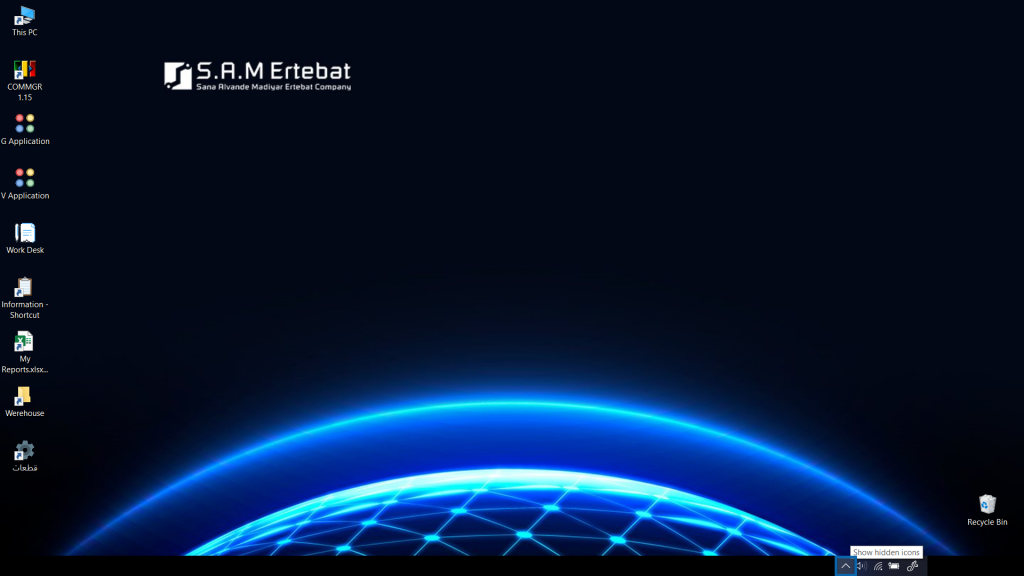

با بستن یا مینیمایز کردن COMMGR از دسکتاپ ناپدید می‌شود ولی همچنان در حال اجرا است، برای باز کردن مجدد آن، مانند مراحل اول عمل کنید.

تنظیم ارتباط

پس از تکمیل تنظیمات COMMGR، کاربران می توانند ارتباط را در ISPSoft تنظیم کنند.

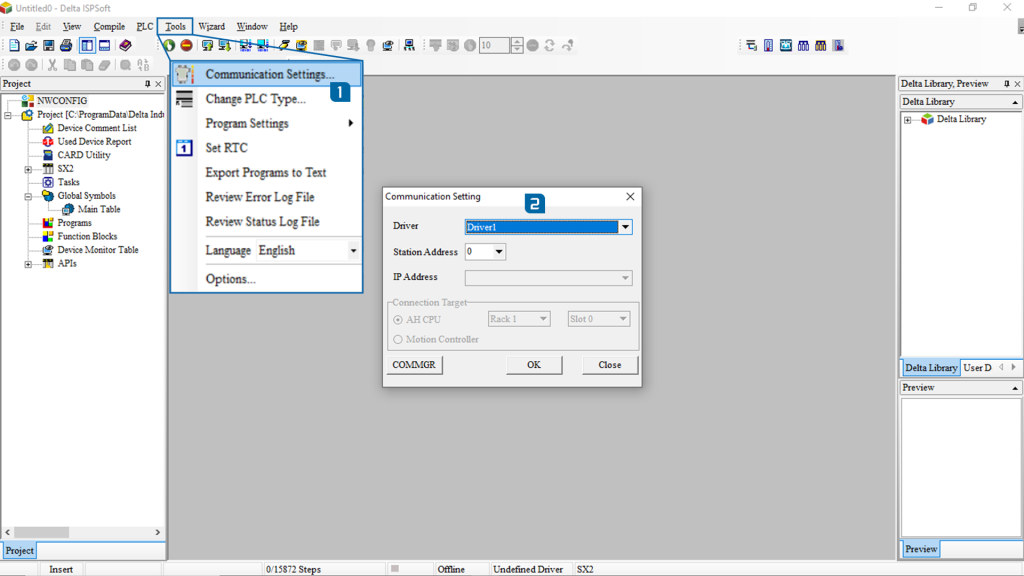

ابتدا در Tools بر روی Communication Settings… کلیک کنید.

در پنجره تنظیمات ارتباط، RS-232 را از لیست کرکره ای Driver انتخاب کنید و روی OK کلیک کنید.

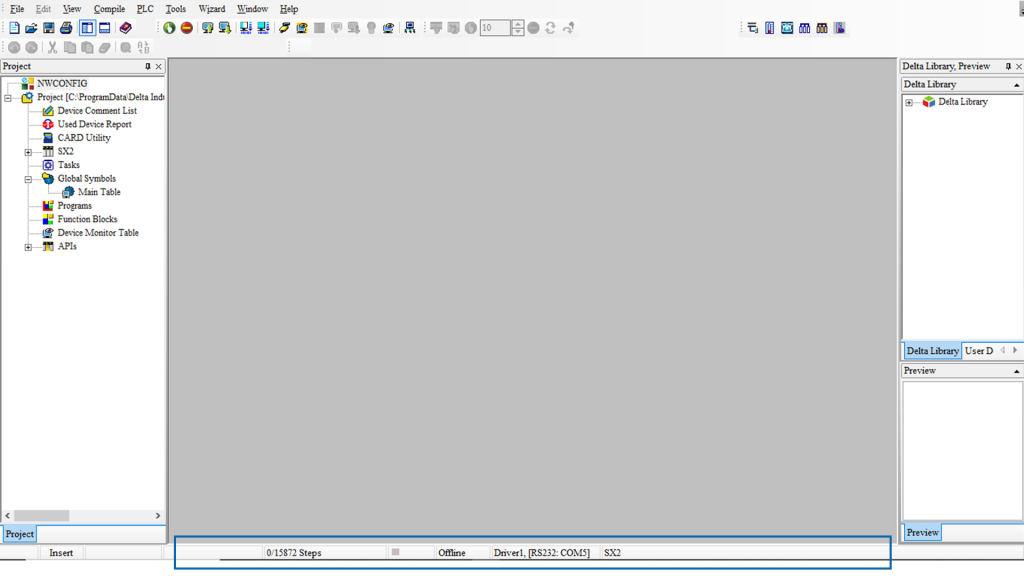

می توانید اطلاعات مربوط به درایور متصل شده را در گوشه سمت راست پایین نوار وضعیت مشاهده کنید.

پس از اینکه برنامه PLC را نوشتید، می توانید برای دانلود برنامه آماده شوید.

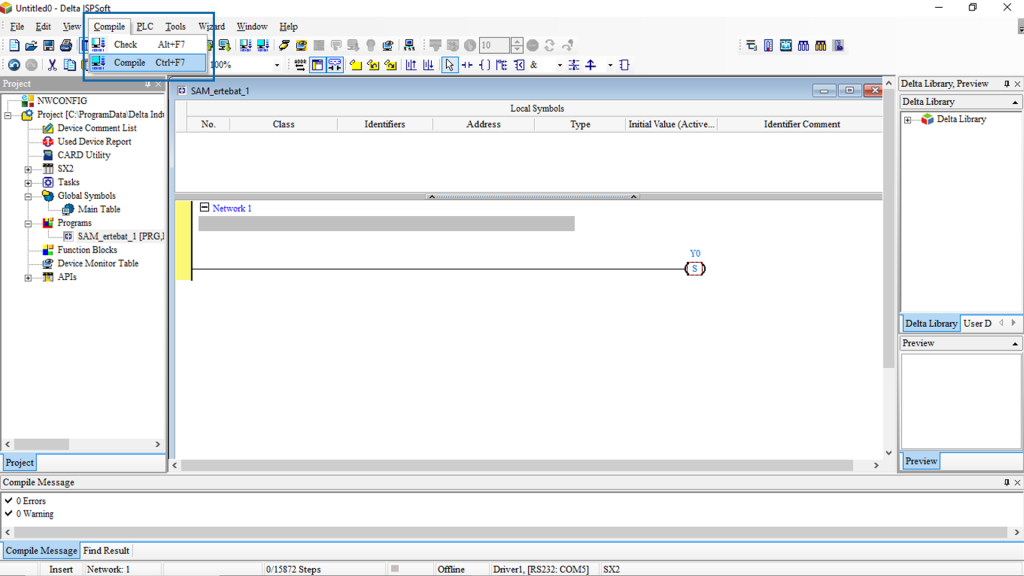

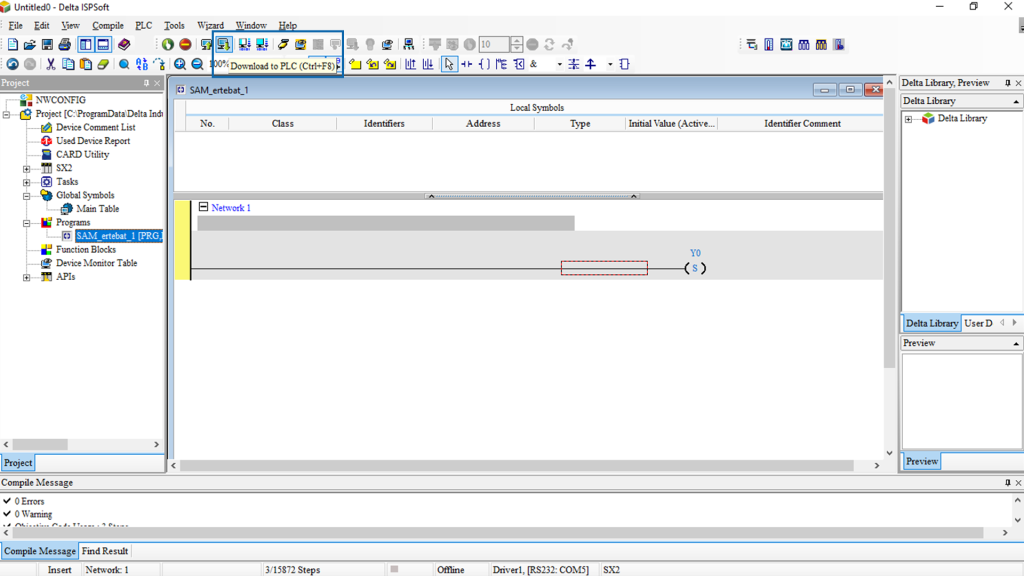

نیاز است پس از نوشتن برنامه و ذخیره فایل آن، برای بررسی نحوه عملکرد صحیح برنامه آنرا کامپایل کنید. به همین جهت روی گزینه ؟ کلیک کنید تا برنامه کامپایل شود.

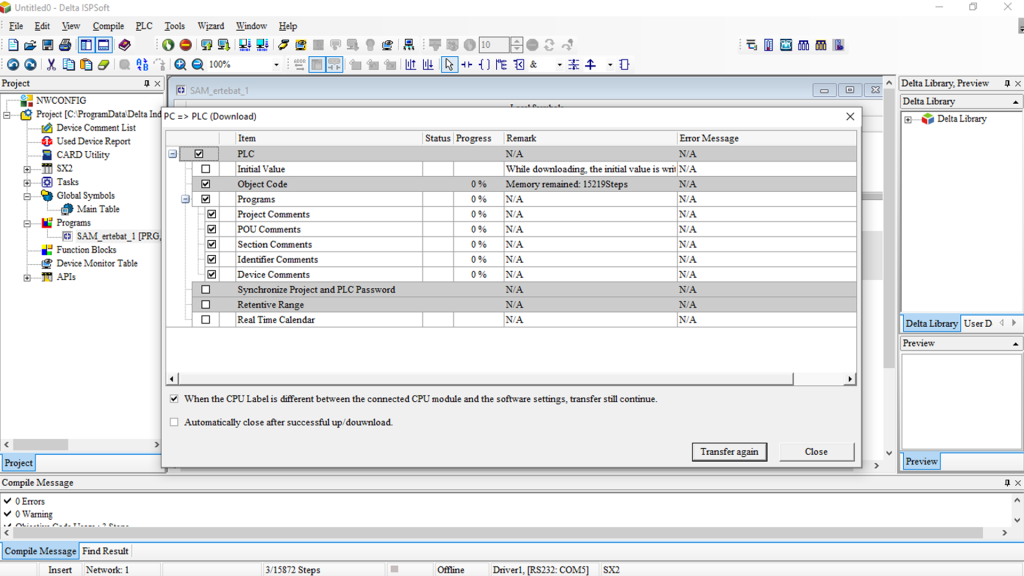

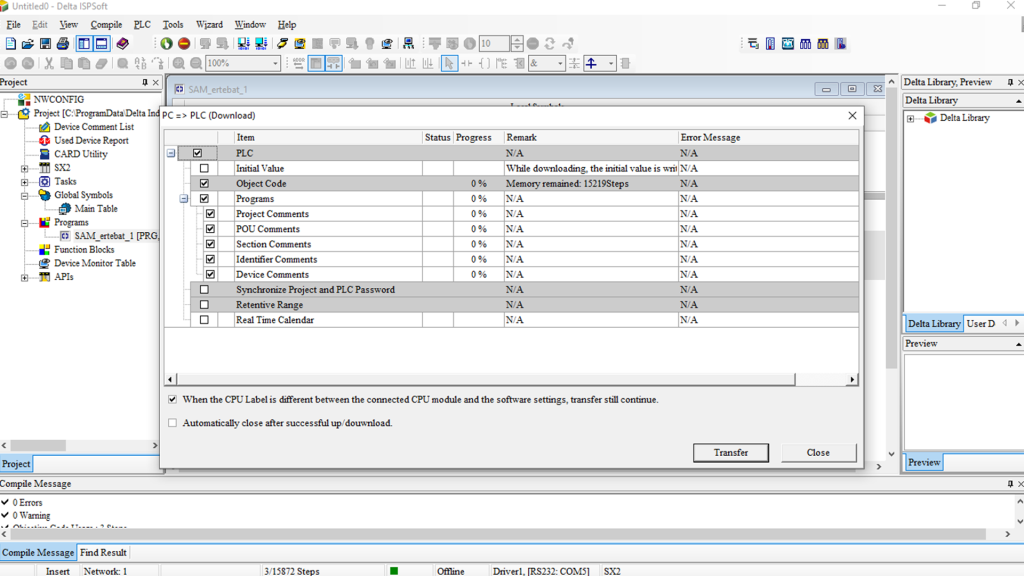

چندین چک باکس در پنجره Transfer Setup وجود دارد. کد شی شرط لازم برای عملکرد یک PLC است و بنابراین چک باکس Object Code انتخاب می شود. برای نگهداری راحت برنامه، چک باکس برنامه و چک باکس نظرات در این مثال انتخاب شده اند. پروژه روی PLC متصل شده پشتیبان گیری می شود و برنامه از بین نمی رود. علاوه بر این، اگر کاربران بخواهند برنامه را تغییر دهند و فراموش کنند برنامه را بیاورند، می توانند برنامه را از PLC روی رایانه بارگذاری کنند تا برنامه را تغییر دهند.

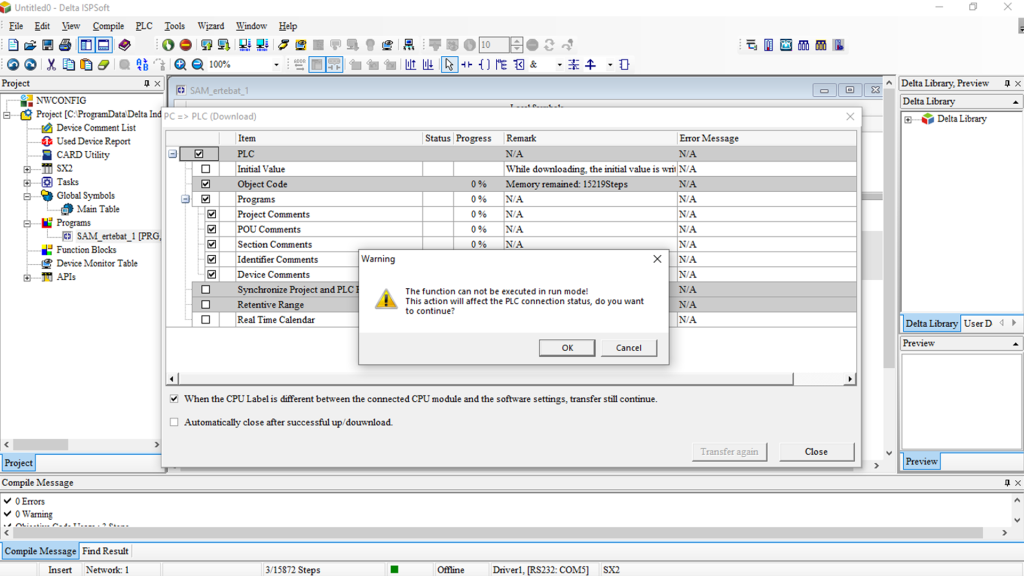

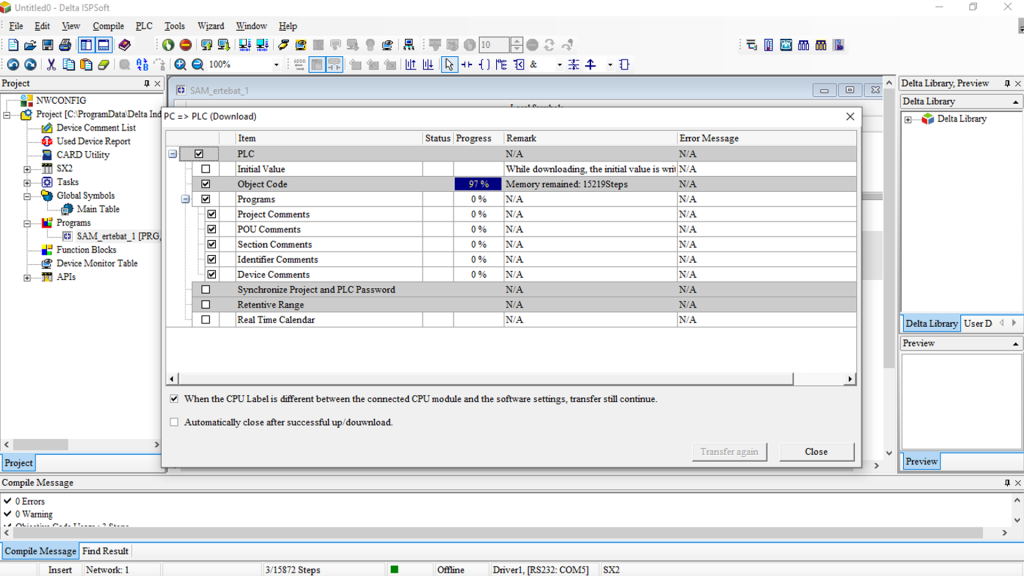

پس از اینکه در پنجره Transfer Setup روی OK کلیک کردید، دانلود برنامه کامل خواهد شد.

پس از دانلود برنامه، برای اجرا برنامه می‌توانید روی آیکون نشان داده شده کلیک کنید:

همچنین، می‌توانید کلید RUN/STOP روی PLC را به موقعیت RUN منتقل کنید تا برنامه اجرا شود.
