سنسور NPN چیست؟

سنسور NPN به سنسوری گفته می‌شود که هنگام تشخیص جسم، خروجی منفی را در سیگنال خروجی ارائه می‌دهد. این ویژگی باعث می‌شود که در سیستم‌هایی که با منطق منفی کار می‌کنند گزینه‌ای ایده‌آل باشد.

سنسور چهارسیمه NPN دارای دو نوع خروجی نرمال باز و نرمال بسته است.

سنسور نرمال باز چیست؟

در سنسورهای نرمال باز، خروجی تا زمانی که جسمی تشخیص داده نشود خروجی غیرفعال و باز است، اما به محض اینکه سنسور جسمی را تشخیص دهد، مدار خروجی بسته شده و جریان عبور می‌کند.

به زبان ساده‌تر، وقتی سنسور فعال نیست خروجی قطع است و وقتی سنسور فعال شود و جسمی را تشخیص دهد، خروجی آن وصل می‌شود.

سنسور های صنعتی در دو نوع سیمی و سوکتی ارائه مشوند، در این دسته بندی سنسور های سوکتی قابل مشاهده هستند.

سنسور نرمال بسته چیست؟

در سنسورهای نرمال بسته، خروجی در حالت عادی، یعنی زمانی که جسمی تشخیص داده نمی‌شود فعال و وصل است. اما به محض اینکه سنسور جسمی را تشخیص دهد، مدار خروجی قطع شده و سیگنال خروجی قطع می‌شود.
به زبان ساده‌تر، وقتی سنسور فعال نیست، خروجی وصل است و وقتی سنسور فعال شود و جسمی را تشخیص دهد، خروجی آن قطع می‌شود.

سیم بندی سنسور القایی NPN سوکتی:

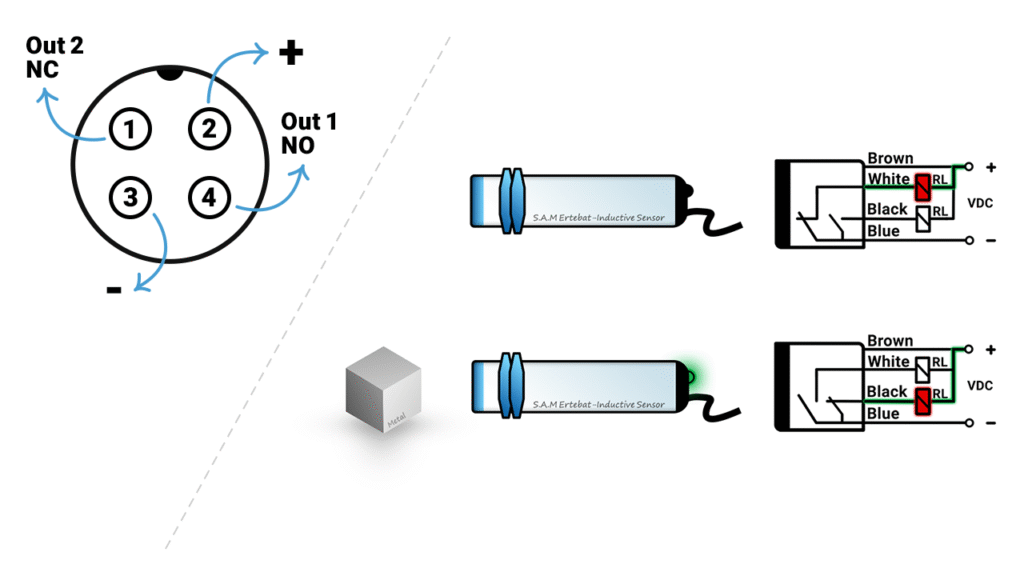

در سنسور القایی NPN نرمال باز چهار پین وجود دارد، شماتیک پین های سوکت طبق شکل زیر قابل تشخیص است

پین 1 برای ولتاژ مثبت تغذیه، پین 3  برای ولتاژ منفی تغذیه و پین 4 برای سیگنال خروجی نرمال باز NO  سنسور و پین  4برای سیگنال خروجی نرمال بسته NC  سنسور میباشد.

خروجی نرمال باز  NO

در حالتی که سنسور هیچ جسمی را تشخیص نداده، سیم سیگنال خروجی در وضعیت مدار باز قرار دارد و ولتاژی در خروجی دیده نمی‌شود. اما به محض اینکه سنسور جسمی را تشخیص دهد، مدار خروجی بسته می‌شود و سیگنال منفی در خروجی ظاهر می‌گردد.

خروجی نرمال بسته NC

در حالتی که سنسور هیچ جسمی را تشخیص نداده، سیم سیگنال خروجی در وضعیت مدار بسته قرار دارد و سیگنال منفی در خروجی موجود است. اما به محض تشخیص جسم توسط سنسور، مدار خروجی باز شده و سیگنال منفی قطع می‌شود.

خرید سنسور القائی NPN نرمال باز و بسته سوکتی از فروشگاه شرکت سام ارتباط:

در این دسته‌بندی می‌توانید انواع سنسور القایی NPN با خروجی نرمال باز و بسته را با قطر ها و اندازه های تشخیص متنوع مشاهده و خریداری کنید. تمامی محصولات ارائه‌شده از برندها معتبر تبریز سنسور و با ضمانت اصالت کالا هستند.

اگر در انتخاب سنسور مناسب برای پروژه‌تان نیاز به راهنمایی دارید، با ما در تماس باشید؛ کارشناسان ما آماده مشاوره رایگان هستند.
