سنسور PNP چیست؟

سنسور PNP به سنسوری گفته می‌شود که هنگام تشخیص جسم، خروجی مثبت را در سیگنال خروجی ارائه می‌دهد. این ویژگی باعث می‌شود که در سیستم‌هایی که با منطق مثبت کار می‌کنند گزینه‌ای ایده‌آل باشد.

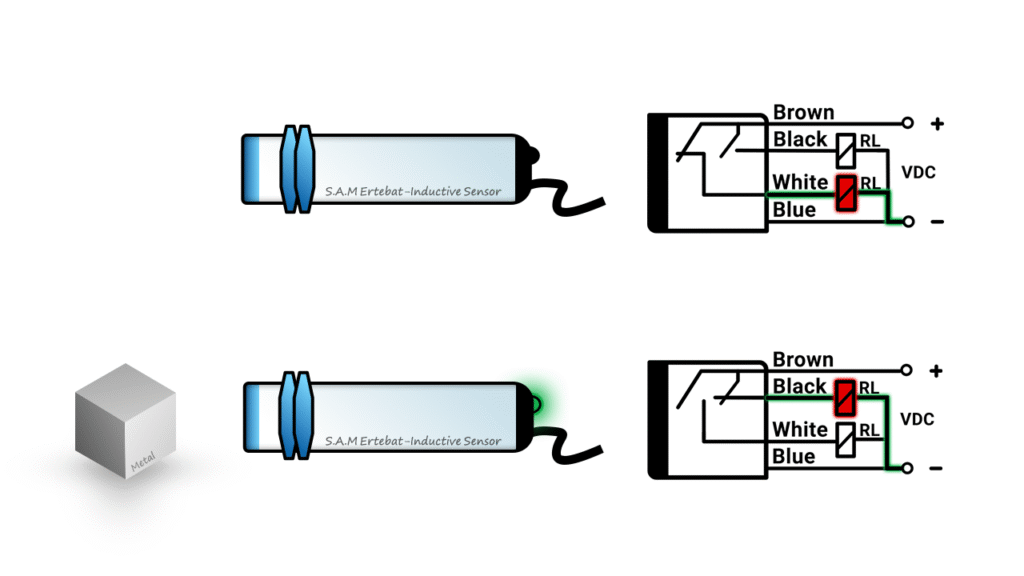

سنسور چهار سیمه PNP دارای دو نوع خروجی نرمال باز و نرمال بسته است.

سنسور نرمال باز چیست؟

در سنسورهای نرمال باز، خروجی تا زمانی که جسمی تشخیص داده نشود خروجی غیرفعال و باز است، اما به محض اینکه سنسور جسمی را تشخیص دهد، مدار خروجی بسته شده و سیگنال مثبت وصل می‌شود.

به زبان ساده‌تر، وقتی سنسور فعال نیست خروجی قطع است و وقتی سنسور فعال شود و جسمی را تشخیص دهد، خروجی آن وصل می‌شود.

سنسور های صنعتی در دو نوع سیمی و سوکتی ارائه میشوند، در این دسته بندی سنسور های سیمی و سوکتی قابل مشاهده هستند.

سنسور نرمال بسته چیست؟

در سنسورهای نرمال بسته، خروجی در حالت عادی، یعنی زمانی که جسمی تشخیص داده نمی‌شود فعال و وصل است. اما به محض اینکه سنسور جسمی را تشخیص دهد، مدار خروجی قطع شده و سیگنال خروجی قطع می‌شود.

به زبان ساده‌تر، وقتی سنسور فعال نیست، خروجی وصل است و وقتی سنسور فعال شود و جسمی را تشخیص دهد، خروجی آن قطع می‌شود.

سنسور های صنعتی در دو نوع سیمی و سوکتی ارائه می‌شوند، در این دسته بندی سنسور های سیمی قابل مشاهده هستند.

سیم بندی سنسور القایی PNP:

در سنسور القایی PNP نرمال باز سه سیم وجود دارد، سیم قهوه ای برای ولتاژ مثبت تغذیه، سیم آبی برای ولتاژ منفی تغذیه و سیم سیاه برای سیگنال خروجی سنسور است.

سیم سیگنال خروجی سنسور در وضیعتی که سنسور جسم ای را تشخیص نداده است، بصورت مدار باز است، اما به محض تشخیص جسم، خروجی آن بسته شده و سیگنال مثبت را در خروجی تحویل می‌دهد.

خروجی نرمال باز NO

در حالتی که سنسور هیچ جسمی را تشخیص نداده، سیم سیگنال خروجی در وضعیت مدار باز قرار دارد و ولتاژی در خروجی دیده نمی‌شود. اما به محض اینکه سنسور جسمی را تشخیص دهد، مدار خروجی بسته می‌شود و سیگنال مثبت (ولتاژ) در خروجی ظاهر می‌گردد.

خروجی نرمال بسته NC

در حالتی که سنسور هیچ جسمی را تشخیص نداده، سیم سیگنال خروجی در وضعیت مدار بسته قرار دارد و سیگنال مثبت در خروجی موجود است. اما به محض تشخیص جسم توسط سنسور، مدار خروجی باز شده و سیگنال مثبت قطع می‌شود.
