سنسور PNP چیست؟
سنسور PNP به سنسوری گفته میشود که هنگام تشخیص جسم، خروجی مثبت را در سیگنال خروجی ارائه میدهد. این ویژگی باعث میشود که در سیستمهایی که با منطق مثبت کار میکنند گزینهای ایدهآل باشد.
سیم بندی سنسور نوری یک طرفه PNP
در سنسور نوری یک طرفه NPN چهار سیمه، چهار سیم وجود دارد، سیم قهوه ای برای ولتاژ مثبت تغذیه، سیم آبی برای ولتاژ منفی تغذیه و سیم سیاه برای سیگنال خروجی نرمال باز NO سنسور و سیم سفید برای سیگنال خروجی نرمال بسته NCسسنور است.

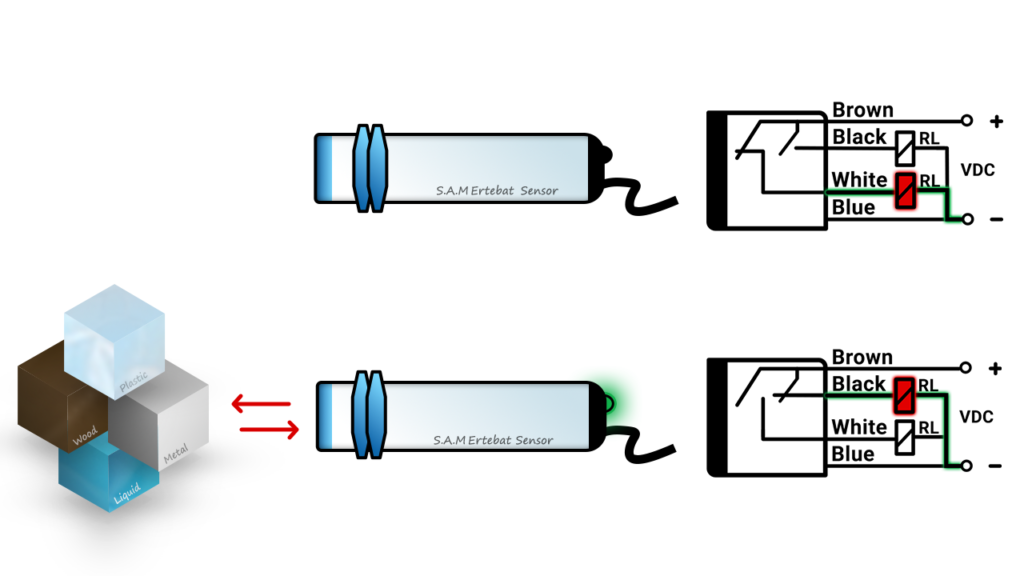

خروجی نرمال باز NO
در حالتی که نور از سمت فرستده قطع نشده است، سیم سیگنال خروجی در وضعیت مدار باز قرار دارد و ولتاژی در خروجی دیده نمیشود. اما به محض اینکه نور دریافتی قطع شود یا اصطلاحا سنسور جسمی را تشخیص دهد، مدار خروجی بسته میشود و سیگنال مثبت در خروجی ظاهر میگردد.
خروجی نرمال بسته NC
در حالتی که سنسور هیچ جسمی را تشخیص نداده، سیم سیگنال خروجی در وضعیت مدار بسته قرار دارد و سیگنال مثبت در خروجی موجود است. اما به محض تشخیص جسم توسط سنسور گیرنده، مدار خروجی باز شده و سیگنال مثبت قطع میشود.
سیم بندی سنسور القایی PNP سوکتی:

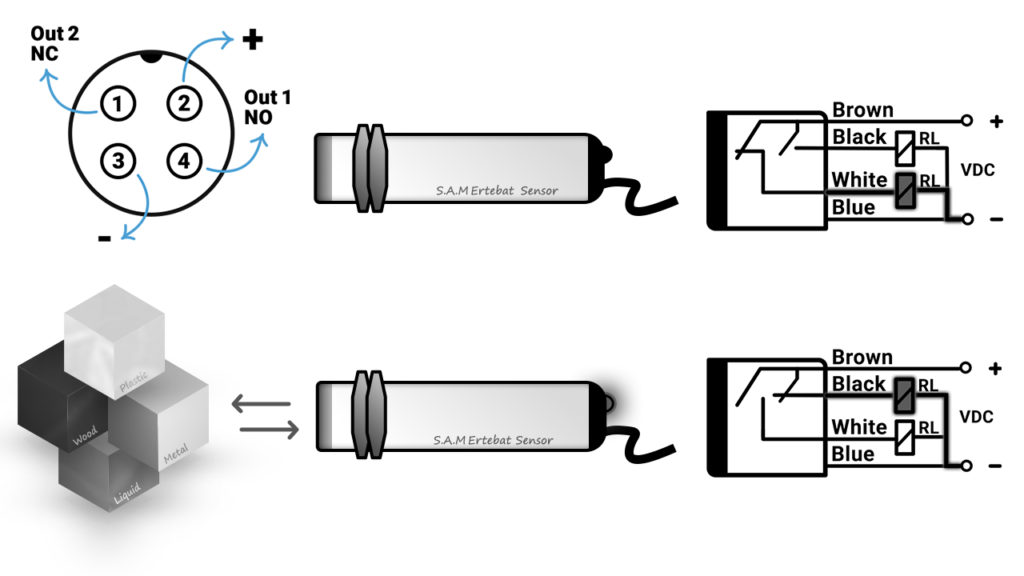

در سنسور نوری یک طرفه NPN سوکتی، چهار پین وجود دارد، شماتیک پین های سوکت طبق شکل زیر قابل تشخیص است
پین 1 برای ولتاژ مثبت تغذیه، پین 3 برای ولتاژ منفی تغذیه و پین 4 برای سیگنال خروجی نرمال باز NO سنسور و پین 4برای سیگنال خروجی نرمال بسته NC سنسور می باشد.
خروجی نرمال باز NO
در حالتی که نور از سمت فرستده قطع نشده است، سیم سیگنال خروجی در وضعیت مدار باز قرار دارد و ولتاژی در خروجی دیده نمیشود. اما به محض اینکه سنسور جسمی را تشخیص دهد، مدار خروجی بسته میشود و سیگنال مثبت در خروجی ظاهر میگردد.
خروجی نرمال بسته NC
در حالتی که سنسور هیچ جسمی را تشخیص نداده، سیم سیگنال خروجی در وضعیت مدار بسته قرار دارد و سیگنال مثبت در خروجی موجود است. اما به محض تشخیص جسم توسط سنسور، مدار خروجی باز شده و سیگنال مثبت قطع میشود.
خرید سنسور نوری یک طرفه PNP از فروشگاه شرکت سام ارتباط:
در این دستهبندی میتوانید انواع سنسور نوری یک طرفه PNP با خروجی نرمال باز و نرمال بسته، در دو نوع سیمی و سوکتی را در اندازه های تشخیص متنوع مشاهده و خریداری کنید. تمامی محصولات ارائهشده از برندهای معتبر و با ضمانت اصالت کالا هستند.
اگر در انتخاب سنسور مناسب برای پروژهتان نیاز به راهنمایی دارید، با ما در تماس باشید؛ کارشناسان ما آماده مشاوره رایگان هستند.
