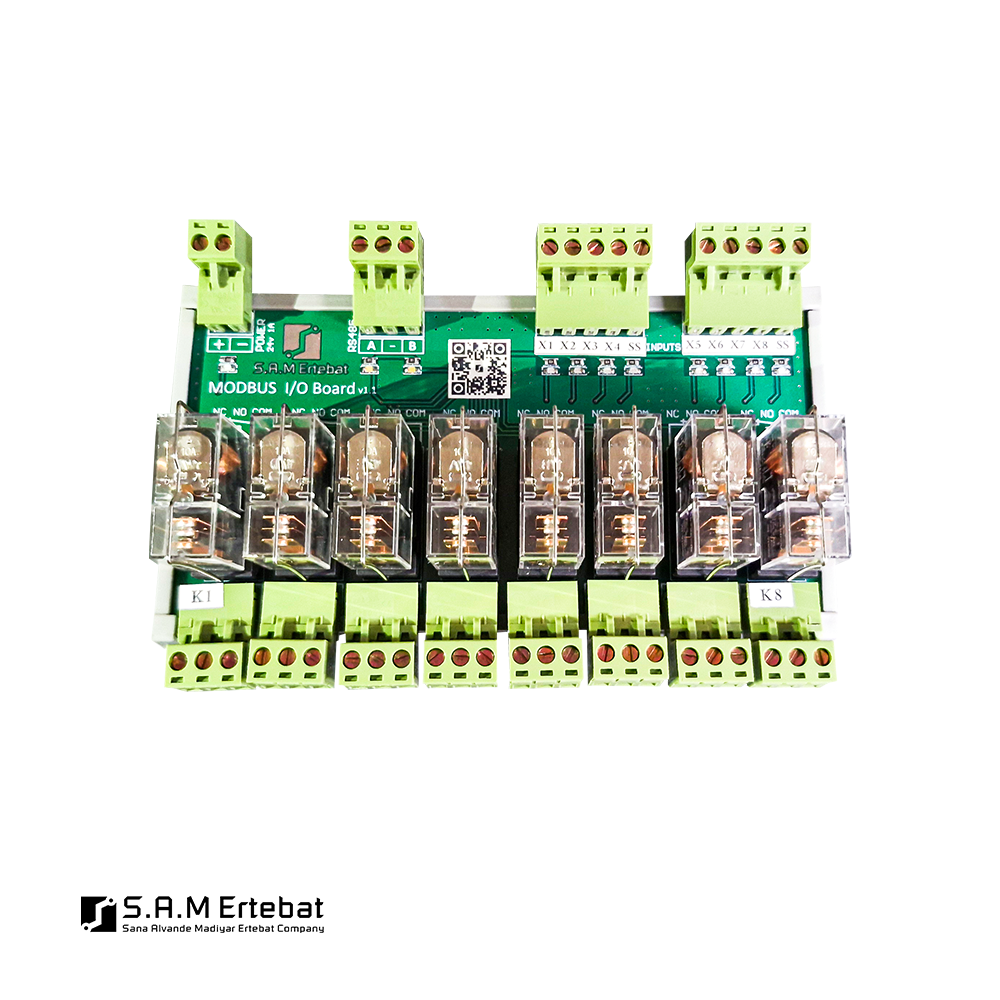

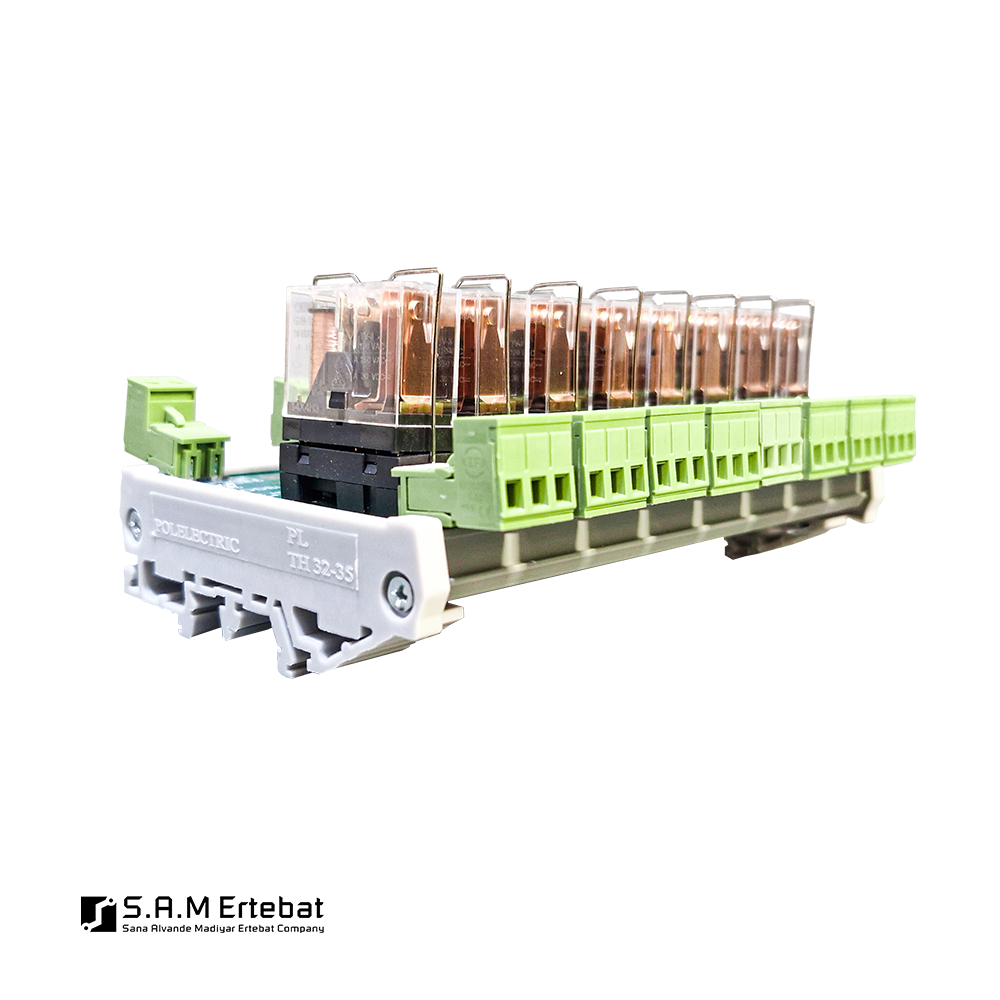

کارت ورودی و خروجی مدباس 8 کانال، 16 آمپر، 24 ولت، امرون

کارت ورودی و خروجی مدباس چیست؟

کارت ورودی و خروجی مدباس یا کارت رله مدباس یکی از اجزای کلیدی در سیستم‌های اتوماسیون صنعتی است که به عنوان یک واسط ارتباطی میان تجهیزات و کنترلرهای صنعتی (PLC) عمل می‌کند. این کارت با استفاده از پروتکل ارتباطی Modbus RTU  در بستر RS485، امکان تبادل داده و فرمان میان تجهیزات مختلف صنعتی از جمله PLC، HMI و سایر سیستم‌های کنترلی را فراهم می‌سازد.

به کمک این ارتباط استاندارد، می‌توان به‌صورت دقیق وضعیت ورودی‌ها و خروجی‌ها را کنترل و مانیتور کرد و عملکرد سیستم را بهینه ساخت.

(برای آشنایی با پروتکل مدباس میتوانید مقاله مربوط به آنرا از طریق ایـن لـیـنـک مطالعه کنید)

مشخصات فنی کارت ورودی و خروجی مدباس

این محصول دارای 8 ورودی دیجیتال ایزوله و 8 خروجی رله‌ای صنعتی است که به کاربر اجازه می‌دهد انواع سنسور ها، کلید و شستی و سیگنال دیجیتال را بصورت PNP  یا NPN به ورودی متصل کند

و انواع تجهیزات مانند موتورها، پمپ‌ها، شیرهای برقی، سنسورها و سایر عملگرها را توسط رله های با کیفیت Omron با خروجی نرمال باز و بسته  تا جریان 16 آمپری، کنترل کند

این محصول با ولتاژ 24 ولت بدون حساس به پلاریته تغذیه میشود و جهت نصب روی ریل استاندارد DIN طراحی شده است.

ارتباط از طریق پروتکل استاندارد Modbus RTU RS485  باعث می‌شود این کارت به‌راحتی با اغلب کنترلرها و نرم‌افزارهای مانیتورینگ صنعتی سازگار باشد.

تنظیمات پارامتر های ارتباطی، مانند BuadRate، آدرس دستگاه (Station Address) و … از طریق نرم افزار اختصاصی انجام میشود، میتوانید از طریق این لینک نرم افزار را دانلود کنید.

دیتاشیت کارت مدباس

از طریق این لـیـنـک می‌توانید فایل پی دی اف دیتا شیت کارت ورودی و خروجی مدباس را دانلود کنید.

محتوای آموزشی راه اندازی کارت ورودی و خروجی مدباس:

جهت آموزش راه اندازی این محصول، میتوانید آموزش‌های اختصاصی ما را ببینید:

          فیلم آموزشی راه اندازی ورودی ها،     فیلم آموزشی راه اندازی خروجی ها،      فیلم آموزشی نصب و استفاده نرم افزار

مقاله آموزشی ورودی ها،    مقاله آموزشی خروجی ها،       مقاله آموزشی نصب و استفاده نرم افزار

کاربردهای کارت رله موباس

کارت رله موباس برای استفاده در انواع پروژه‌های اتوماسیون صنعتی، تابلوهای برق و سیستم‌های کنترلی طراحی شده است. این کارت‌ها با قابلیت کنترل دقیق ورودی‌ها و خروجی‌ها، امکان مدیریت هوشمند تجهیزات صنعتی را فراهم می‌کنند و در کاربردهای متنوعی مورد استفاده قرار می‌گیرند، از جمله:

• کنترل موتورها و تجهیزات صنعتی:
  کارت رله مودباس می‌تواند برای راه‌اندازی و کنترل موتورهای الکتریکی، نوار نقاله‌ها، پمپ‌ها و سایر دستگاه‌های صنعتی به‌کار رود.
• اتوماسیون خطوط تولید:
  این کارت‌ها به عنوان بخشی از سیستم اتوماسیون خطوط تولید، مدیریت ورودی‌ها و خروجی‌ها، هماهنگی بین دستگاه‌ها و افزایش بهره‌وری خطوط تولید را ممکن می‌سازند.
• پروژه‌های مدیریت برق و انرژی:
  در سیستم‌های کنترل برق و انرژی، کارت رله مودباس می‌تواند برای مدیریت مدارهای مختلف، کنترل روشنایی و تجهیزات و نظارت بر مصرف انرژی استفاده شود.
• سیستم‌های مانیتورینگ و کنترل از راه دور:
  با پشتیبانی از پروتکل Modbus RTU بر بستر RS485، امکان اتصال به PLC، HMI و سیستم‌های SCADA فراهم شده و کنترل تجهیزات به‌صورت محلی یا از راه دور امکان‌پذیر می‌شود.
