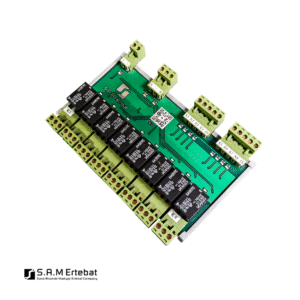

کارت ورودی و خروجی مدباس 8 کانال، 16 آمپر، 24 ولت،(بدون رله)

کارت ورودی و خروجی مدباس چیست؟

کارت ورودی و خروجی مدباس یا کارت رله مدباس یکی از اجزای کلیدی در سیستم‌های اتوماسیون صنعتی است که به عنوان یک واسط ارتباطی میان تجهیزات و کنترلرهای صنعتی (PLC) عمل می‌کند. این کارت با استفاده از پروتکل ارتباطی Modbus RTU  در بستر RS485، امکان تبادل داده و فرمان میان تجهیزات مختلف صنعتی از جمله PLC، HMI و سایر سیستم‌های کنترلی را فراهم می‌سازد.

به کمک این ارتباط استاندارد، می‌توان به‌صورت دقیق وضعیت ورودی‌ها و خروجی‌ها را کنترل و مانیتور کرد و عملکرد سیستم را بهینه ساخت.

(برای آشنایی با پروتکل مدباس میتوانید مقاله مربوط به آنرا از طریق ایـن لـیـنـک مطالعه کنید)

مشخصات فنی کارت ورودی و خروجی مدباس

این محصول دارای 8 ورودی دیجیتال ایزوله و 8 خروجی رله‌ای است که به کاربر اجازه می‌دهد انواع سنسور ها، کلید و شستی و سیگنال دیجیتال را بصورت PNP  یا NPN به ورودی متصل کند

و انواع تجهیزات مانند موتورها، پمپ‌ها، شیرهای برقی، به خروجی وصل نماید

این محصول به‌صورت بدون رله ارائه می‌شود و دارای سوکت‌های استاندارد ۸ پایه است تا امکان نصب سریع رله‌های ۸ پین بدون هیچ‌گونه لحیم‌کاری را فراهم کند.

خروجی‌های NC ،NO و COM به‌صورت کامل روی ترمینال‌های دستگاه در دسترس قرار دارند.

این محصول با اکثر رله‌های ۱۲ ولت و ۸ پایه از برندهای مختلف سازگار است و جریان دهی تا 16 آمپر را پیشتیبانی میکند.

تغذیه دستگاه از طریق ولتاژ ۲۴ ولت DC بدون حساسیت به پلاریته انجام می‌شود و ساختار آن برای نصب آسان بر روی ریل استاندارد DIN طراحی شده است.

ارتباط از طریق پروتکل استاندارد Modbus RTU RS485  باعث می‌شود این کارت به‌راحتی با اغلب کنترلرها و نرم‌افزارهای مانیتورینگ صنعتی سازگار باشد.

تنظیمات پارامتر های ارتباطی، مانند BuadRate، آدرس دستگاه (Station Address) و … از طریق نرم افزار اختصاصی انجام میشود، میتوانید از طریق این لینک نرم افزار را دانلود کنید.

محتوای آموزشی راه اندازی کارت ورودی و خروجی مدباس:

جهت آموزش راه اندازی این محصول، میتوانید آموزش‌های اختصاصی ما را ببینید:

          فیلم آموزشی راه اندازی ورودی ها،     فیلم آموزشی راه اندازی خروجی ها،      فیلم آموزشی نصب و استفاده نرم افزار

مقاله آموزشی ورودی ها،    مقاله آموزشی خروجی ها،       مقاله آموزشی نصب و استفاده نرم افزار

کاربردهای کارت رله موباس

کارت رله موباس برای استفاده در انواع پروژه‌های اتوماسیون صنعتی، تابلوهای برق و سیستم‌های کنترلی طراحی شده است. این کارت‌ها با قابلیت کنترل دقیق ورودی‌ها و خروجی‌ها، امکان مدیریت هوشمند تجهیزات صنعتی را فراهم می‌کنند و در کاربردهای متنوعی مورد استفاده قرار می‌گیرند، از جمله:

• کنترل موتورها و تجهیزات صنعتی:
  کارت رله مودباس می‌تواند برای راه‌اندازی و کنترل موتورهای الکتریکی، نوار نقاله‌ها، پمپ‌ها و سایر دستگاه‌های صنعتی به‌کار رود.
• اتوماسیون خطوط تولید:
  این کارت‌ها به عنوان بخشی از سیستم اتوماسیون خطوط تولید، مدیریت ورودی‌ها و خروجی‌ها، هماهنگی بین دستگاه‌ها و افزایش بهره‌وری خطوط تولید را ممکن می‌سازند.
• پروژه‌های مدیریت برق و انرژی:
  در سیستم‌های کنترل برق و انرژی، کارت رله مودباس می‌تواند برای مدیریت مدارهای مختلف، کنترل روشنایی و تجهیزات و نظارت بر مصرف انرژی استفاده شود.
• سیستم‌های مانیتورینگ و کنترل از راه دور:
  با پشتیبانی از پروتکل Modbus RTU بر بستر RS485، امکان اتصال به PLC، HMI و سیستم‌های SCADA فراهم شده و کنترل تجهیزات به‌صورت محلی یا از راه دور امکان‌پذیر می‌شود.
