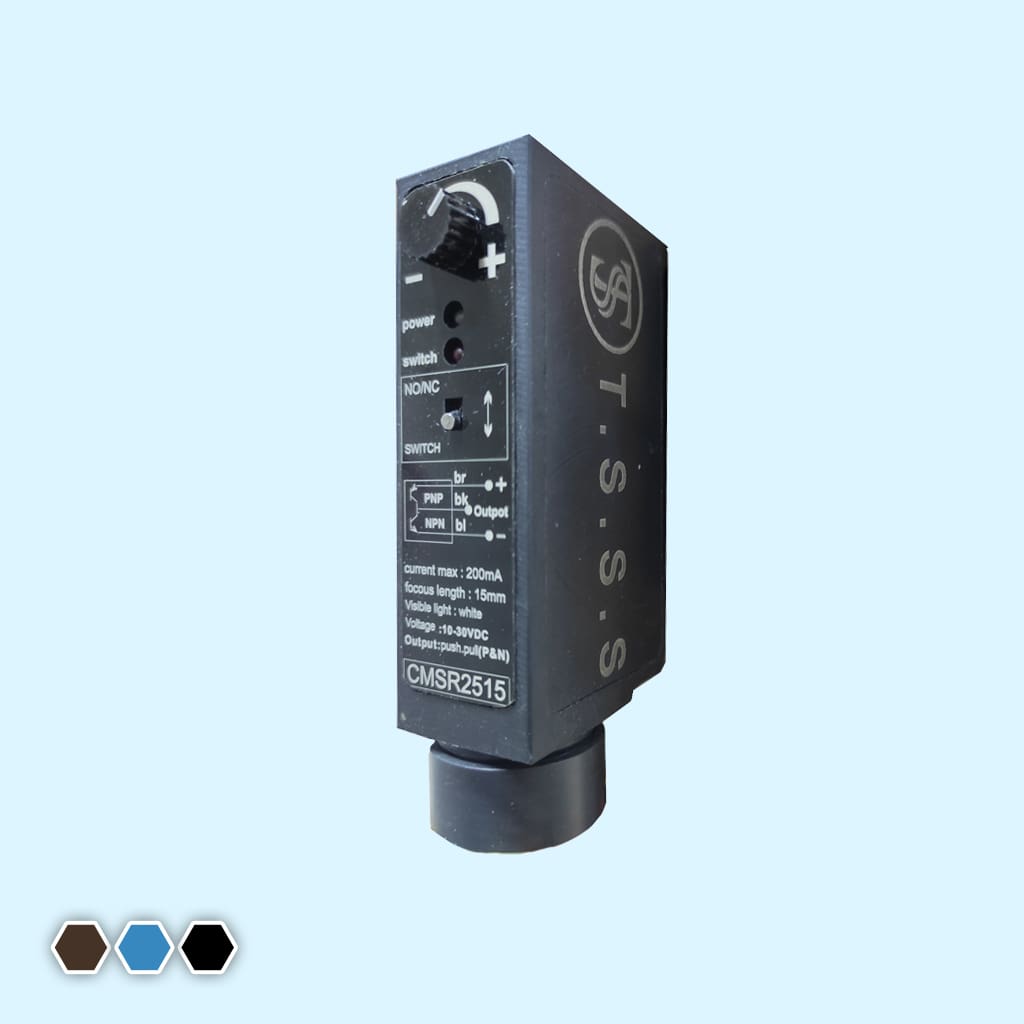

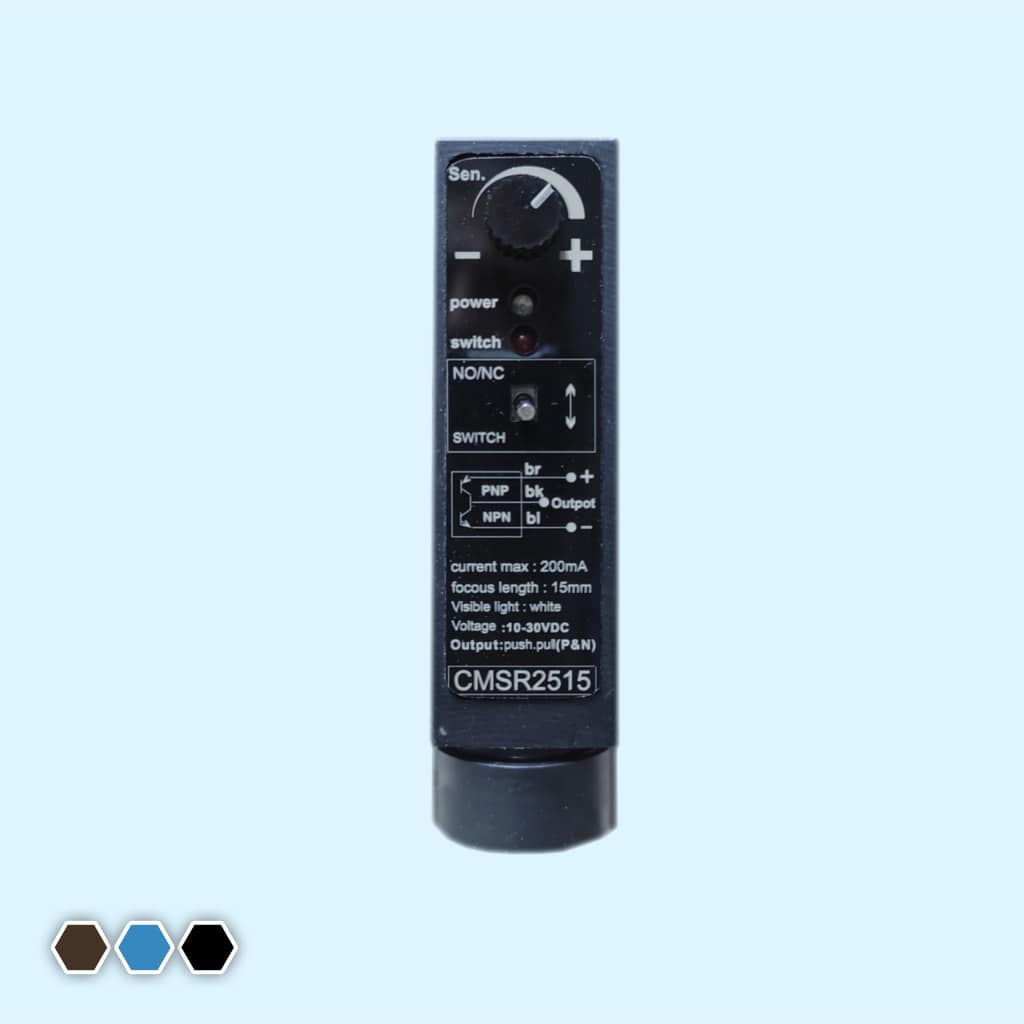

سنسور کد رنگ CMS-R2215
سنسور کد رنگ CMS-R2215
3,465,000 تومان
سنسور کد رنگ به منظور تشخیص کدهای رنگی روی لفافه های بسته بندی طراحی و ساخته شده است. اساس کار این سنسورها ارسال نور سفید مدوله شده و دریافت انعکاس آن از سطح مورد نظر می باشد.
موجود
توضیحات
سنسور کد رنگ بمنظور تشخیص کدهای رنگی روی لفافه های بسته بندی طراحی و ساخته شده است. اساس کار این سنسورها ارسال نور سفید مدوله شده و دریافت انعکاس آن از سطح مورد نظر می باشد. این سنسور باید با فاصله mm15 و بصورت عمود بر سطح طوری نصب شود که نقطه نورانی تشکیل شده کاملًا واضح باشد و فاصله سنسور و سطح کاغذ بیشتر از mm 0.5 نوسان نداشته باشد .
این سنسور دارای یک پتانسیومتر تنظیم می باشد که به روش زیر تنظیم می شود :
اگر رنگ مارکها از رنگ های زمینه تیره تر باشد نقطه نورانی را روی تیره ترین رنگ زمینه آورده و پتانسیومتر را در جهت عقربه های ساعت آنقدر می چرخانیم تا LED قرمز روی سنسور روشن شود . در صورتیکه رنگ مارکها از رنگ های زمینه روشنتر باشد نقطه نورانی را روی رنگ مارک آورده و پتانسیومتر را آنقدر در جهت عقربه های ساعت می چرخانیم تا LED قرمز روی سنسور روشن شود .
نحوه سیم بندی : این سنسور سه سیمه در دو نوع PNP و NPN قابل سفارش است .
بوسیله یک کلید که روی سنسور تعبیه شده خروجی در حالتهای NO و NC قابل انتخاب است .
دستگاه دارای دو نشان دهنده بشرح زیر می باشد :
LED سبز : نشان دهنده وصل بودن ولتاژ تغذیه ورودی
LED قرمز : نشان دهنده فعال شدن رله خروجی
توضیحات تکمیلی
| وزن | 300 گرم |
|---|---|
| ابعاد | 17 × 14 × 5 سانتیمتر |
| ابعاد سنسور |
95 × 26 × 41 میلی متر |
| فاصله تشخیص |
15 میلی متر |
| نوع خروجی |
نرمال باز و بسته (NO-NC) |
| محدوده ولتاژ کاری |
30-10 ولت DC |
| حداکثر افت ولتاژ |
1.5 ولت |
| حداکثر جریان بی باری |
20 میلی آمپر |
| حداکثر جریان خروجی |
200 میلی آمپر |
| محافظ اضافه ولتاژ |
دارد |
| محافظ اتصال معکوس تغذیه |
دارد |
| محافظ اتصال کوتاه بار |
ندارد |
