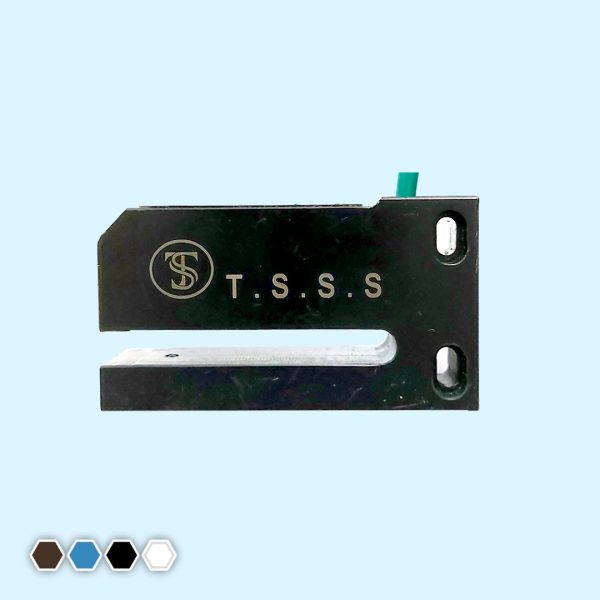

سنسور کد رنگ CMS-U07-N/P
سنسور کد رنگ CMS-U07-N/P
2,426,000 تومان
سنسور کد رنگ به منظور تشخیص کدهای رنگی روی لفافه های بسته بندی طراحی و ساخته شده است. اساس کار این سنسورها ارسال نور سفید مدوله شده و دریافت انعکاس آن از سطح مورد نظر می باشد.
موجود
توضیحات
سنسور کد رنگ بمنظور تشخیص کدهای رنگی روی لفافه های بسته بندی طراحی و ساخته شده است. اساس کار این سنسورها ارسال نور سفید مدوله شده و دریافت انعکاس آن از سطح مورد نظر می باشد. این سنسور باید با فاصله mm10 و بصورت عمود بر سطح طوری نصب شود که نقطه نورانی تشکیل شده کاملًا واضح باشد و فاصله سنسور و سطح کاغذ بیشتر ازmm 0.5 نوسان نداشته باشد .این سنسور دارای یک پتانسیومتر تنظیم می باشد که به روش زیر تنظیم می شود :
اگر رنگ مارکها از رنگ های زمینه تیره تر باشد نقطه نورانی را روی تیره ترین رنگ زمینه آورده و پتانسیومتر را در جهت عقربه های ساعت آنقدر می چرخانیم تا LED قرمز روی سنسور روشن شود . در صورتیکه رنگ مارکها از رنگ های زمینه روشنتر باشد نقطه نورانی را روی رنگ مارک آورده و پتانسیومتر را آنقدر در جهت عقربه های ساعت می چرخانیم تا LED قرمز روی سنسور روشن شود .
نحوه سیم بندی : این سنسور سه سیمه در دو نوع PNP و NPN قابل سفارش است . بوسیله یک کلید که روی سنسور تعبیه شده خروجی در حالتهای NO و NC قابل انتخاب است .
دستگاه دارای دو نشان دهنده بشرح زیر می باشد :
LED سبز : نشان دهنده وصل بودن ولتاژ تغذیه ورودی
LED قرمز : نشان دهنده فعال شدن رله خروجی
توضیحات تکمیلی
| وزن | 300 گرم |
|---|---|
| ابعاد | 17 × 14 × 5 سانتیمتر |
| وزن |
220 گرم |
| ابعاد سنسور |
73 × 50 ×25 میلیمتر |
| نوع خروجی |
نرمال باز و بسته (NO-NC) |
| محدوده ولتاژ کاری |
30-10 ولت DC |
| حداکثر افت ولتاژ |
2 ولت |
| حداکثر فرکانس خروجی |
100 هرتز |
| حداکثر جریان بی باری |
20 میلی آمپر |
| حداکثر جریان خروجی |
200 میلی آمپر |
| محافظ اضافه ولتاژ |
دارد |
| محافظ اتصال معکوس تغذیه |
دارد |
| محافظ اتصال کوتاه بار |
ندارد |
