در سیستمهای اتوماسیون صنعتی، کارت رله و کارتهای ورودی خروجی (I/O Modules) از مهمترین تجهیزات کنترلی محسوب میشوند. این تجهیزات نقش واسط بین کنترلرها (PLC، سیستمهای امبدد، کامپیوتر صنعتی) و تجهیزات میدانی مانند سنسورها، موتورها، شیرهای برقی و آلارمها را ایفا میکنند.
در این مقاله به بررسی کامل انواع کارت رله، انواع ماژولهای I/O، کاربردها، تفاوتها و نکات مهم در انتخاب آنها میپردازیم.
در این مقاله به بررسی کامل انواع کارت رله، انواع ماژولهای I/O، کاربردها، تفاوتها و نکات مهم در انتخاب آنها میپردازیم.
کارت رله چیست؟
کارت رله (Relay Module) یک برد الکترونیکی است که شامل چندین رله الکترومکانیکی یا حالت جامد بوده و امکان کنترل بارهای الکتریکی را از طریق سیگنالهای کنترلی فراهم میکند.
در واقع کارت رله این امکان را میدهد که:
- با یک سیگنال ولتاژ پایین (مثلاً 5V یا 24V)
- بارهای ولتاژ بالا (220V AC یا 380V) را به صورت ایمن کنترل کنیم.
کاربردهای کارت رله در صنعت :
- کنترل پمپها و موتورها
- کنترل شیرهای برقی
- روشن و خاموش کردن هیترها
- سیستمهای روشنایی صنعتی
- سیستمهای آلارم و هشدار
- کنترل تجهیزات از راه دور
انواع کارت I/O صنعتی
کارتهای رله بر اساس نوع ارتباط، ساختار و کاربرد به چند دسته تقسیم میشوند:
1- کارت I/O دیجیتال ساده
این نوع کارت رله دارای ورودیهای دیجیتال بوده و معمولاً مستقیماً توسط PLC یا میکروکنترلر کنترل میشود.
ویژگیها:
- ولتاژ تحریک 5V / 12V / 24V
- تعداد کانالهای 2، 4، 8، 16 و بیشتر
- مناسب برای تابلوهای برق صنعتی
کاربرد:
- پروژههای کنترلی ساده
- سیستمهای نیمهاتوماتیک
2- کارت I/O صنعتی 24 ولت
در صنعت، استاندارد رایج برای سیگنالهای کنترلی *24V DC* است. این کارتها برای محیطهای صنعتی طراحی شدهاند.
ویژگیها:
- ایزولاسیون اپتوکوپلری
- مقاومت در برابر نویز
- مناسب نصب روی ریل DIN
کاربرد:
- تابلو برق صنعتی
- خطوط تولید
- ماشینآلات صنعتی
3- کارت I/O مودباس (Modbus Relay Card)
یکی از پرکاربردترین انواع کارت رله در سیستمهای مانیتورینگ و کنترل از راه دور
پروتکل ارتباطی:
- RS485
- Modbus RTU
مزایا:
- امکان کنترل چندین رله از طریق شبکه
- سیمکشی کمتر
- مناسب برای سیستمهای اسکادا (SCADA)
کاربرد:
- اتوماسیون ساختمان (BMS)
- کنترل از راه دور پمپها
- ایستگاههای پایش
4- کارت I/O شبکهای (Ethernet / LAN)
این نوع کارتها از طریق شبکه LAN کنترل میشوند.
مناسب برای:
- کارخانههای بزرگ
- سیستمهای مانیتورینگ تحت شبکه
- پروژههای IoT صنعتی
5- کارت ورودی خروجی SSR (حالت جامد)
به جای رله مکانیکی از رله حالت جامد (Solid State Relay) استفاده میشود.
مزایا:
- عمر بسیار بالا
- سرعت سوئیچینگ زیاد
- بدون جرقه
مناسب برای:
- کنترل هیتر
- کنترل بارهای با سوئیچینگ سریع
نکات مهم در انتخاب کارت رله و کارت ورودی و خروجی
در زمان انتخاب حتماً به موارد زیر توجه کنید:
- ولتاژ ورودی و خروجی
- جریان قابل تحمل هر کانال
- نوع پروتکل ارتباطی (Modbus، Ethernet، USB)
- تعداد کانالها
- وجود ایزولاسیون
- شرایط محیطی (دما، نویز، رطوبت)
- قابلیت نصب روی ریل DIN
کاربرد کارتهای I/O در صنایع مختلف
- صنایع نفت و گاز
- صنایع غذایی
- خطوط تولید کارخانهها
- سیستمهای آبیاری هوشمند
- نیروگاهها
- سیستمهای پایش سطح مخازن
- پروژههای سیستم امبدد (Embedded Systems)

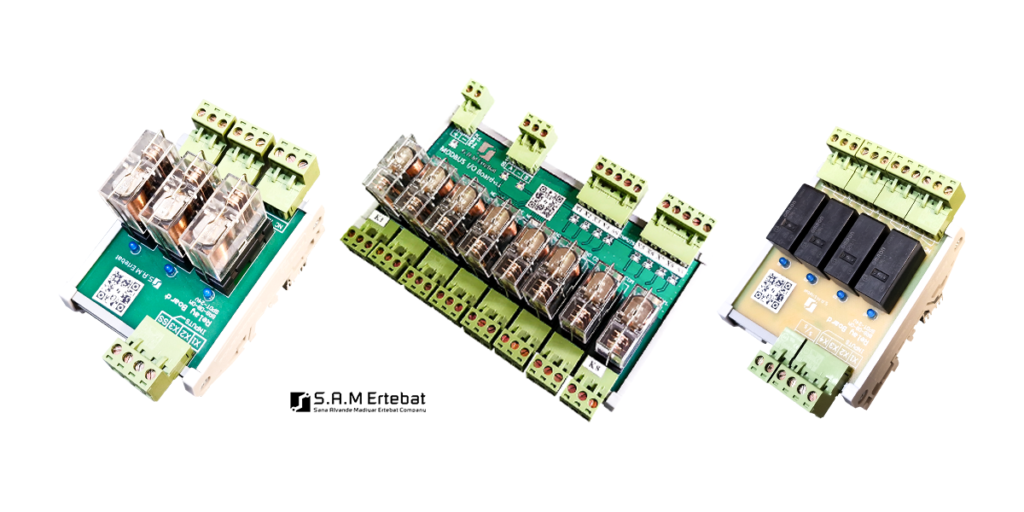

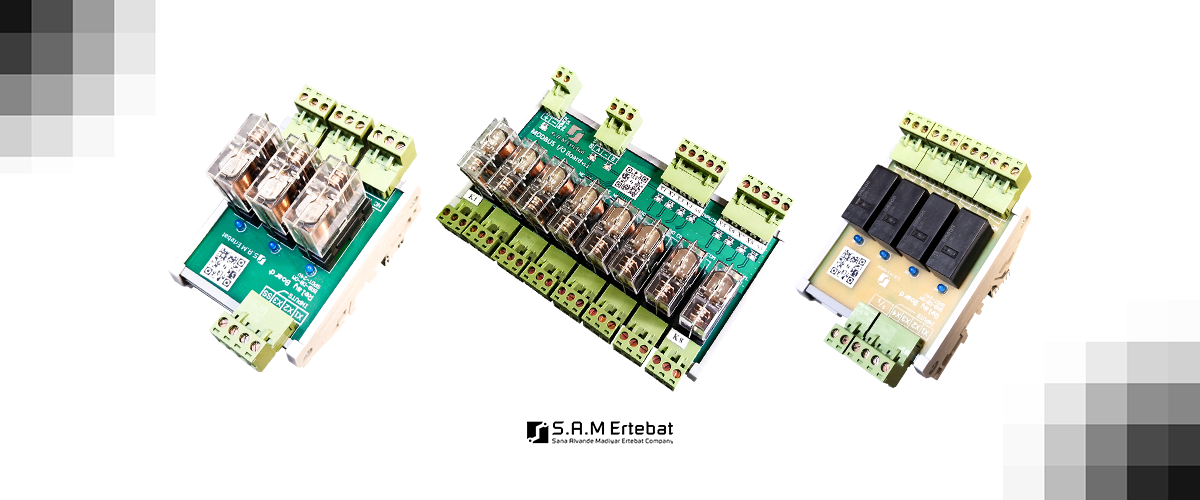

معرفی محصول
اگر به دنبال یک کارت رله صنعتی یا کارت ورودی و خروجی قابل اعتماد برای پروژه خود هستید، محصولات شرکت سام ارتباط میتوانند گزینهای مناسب برای پیادهسازی سیستمهای کنترلی و مانیتورینگ باشند. برای خرید کارت ورودی و خروجی مودباس از سام ارتباط کلیک کنید
ویژگیهای محصولات سام ارتباط
- پشتیبانی از پروتکل Modbus RTU (RS485)
- طراحی مناسب برای محیطهای صنعتی با نویز بالا
- ایزولاسیون مناسب ورودی و خروجیها
- امکان نصب در تابلو برق و روی ریل DIN
- مناسب برای کنترل تجهیزات صنعتی، پمپها، موتورها و سیستمهای مانیتورینگ
جمعبندی
کارت رله و کارتهای ورودی خروجی (I/O Modules) از اصلیترین اجزای سیستمهای اتوماسیون صنعتی هستند. انتخاب صحیح این تجهیزات باعث افزایش ایمنی، کاهش خطا، بهینهسازی عملکرد و افزایش عمر سیستم خواهد شد.
اگر قصد طراحی یا ارتقاء سیستم کنترلی خود را دارید، شناخت دقیق انواع کارت رله صنعتی، کارت ورودی آنالوگ، کارت خروجی دیجیتال و کارت رله مودباس اهمیت بسیار بالایی دارد.
