در محیطهای صنعتی، انتخاب تجهیزات تنها بر اساس دقت، سرعت یا نوع خروجی انجام نمیشود. یکی از فاکتورهای مهمی که در بسیاری از پروژهها کمتر به آن توجه میشود، مقاومت مکانیکی تجهیزات در برابر ضربه است. اینجاست که کلاس حفاظتی IK اهمیت پیدا میکند.
بسیاری از کاربران هنگام خرید سنسور صنعتی، تجهیزات اتوماسیون یا جعبههای کنترلی با درجه حفاظت IP آشنا هستند، اما استاندارد IK موضوع متفاوتی را بررسی میکند. اگر IP میزان مقاومت در برابر نفوذ آب و گردوغبار را مشخص میکند، کلاس حفاظتی IK میزان مقاومت بدنه تجهیز در برابر ضربههای مکانیکی را نشان میدهد.
در این مقاله به صورت کامل بررسی میکنیم که کلاس حفاظتی IK چیست، چه تفاوتی با IP دارد، درجات مختلف آن چه معنایی دارند و در چه کاربردهایی باید به آن توجه ویژه داشت.
کلاس حفاظتی IK چیست؟
کلاس حفاظتی IK معیاری استاندارد برای بیان میزان مقاومت مکانیکی یک تجهیز در برابر ضربههای خارجی است. این استاندارد مشخص میکند که بدنه یا محفظه یک دستگاه تا چه اندازه میتواند ضربههای فیزیکی را بدون آسیب جدی تحمل کند.
در عمل، وقتی روی یک تجهیز نوشته شده IK08 یا IK10، یعنی آن محصول در آزمایشهای استاندارد در برابر سطح مشخصی از انرژی ضربه مقاوم بوده است.
به زبان ساده:
IP مقاومت در برابر نفوذ آب و گردوغبار را نشان میدهد.
IK مقاومت در برابر ضربه و آسیب مکانیکی را مشخص میکند.
این موضوع به ویژه در محیطهایی اهمیت دارد که احتمال برخورد ابزار، قطعات، اجسام سنگین یا ضربه انسانی با تجهیزات وجود دارد.
استاندارد IK بر چه اساسی تعریف میشود؟
استاندارد IK بر اساس میزان انرژی ضربه اندازهگیری میشود. این انرژی با واحد ژول بیان میشود. هرچه عدد IK بالاترباشد، تجهیز میتواند ضربه شدیدتری را تحمل کند.
در آزمونهای استاندارد، یک ضربه کنترلشده با انرژی مشخص به بدنه تجهیز وارد میشود و سپس بررسی میشود که آیا محصول همچنان سالم، قابل استفاده و ایمن باقی مانده است یا خیر.
در این آزمون مواردی مانند ترکخوردگی بدنه، از بین رفتن عملکرد، باز شدن محفظه یا آسیب به بخشهای داخلی بررسی میشود. بنابراین کلاس حفاظتی IK تنها یک عدد ظاهری نیست، بلکه به دوام عملی و ایمنی تجهیز مربوط میشود.
جدول درجات کلاس حفاظتی IK
درجههای IK معمولاً از IK00 تا IK10 تعریف میشوند. در برخی کاربردهای خاص ممکن است سطوح بالاتری نیز وجود داشته باشد، اما در تجهیزات صنعتی عمومی این بازه رایجتر است.
| درجه IK | میزان انرژی ضربه | توضیحات |
| IK00 | بدون حفاظت تعریفشده | مقاومت مشخصی در برابر ضربه ندارد |
| IK01 | 0.15 ژول | مقاومت بسیار کم |
| IK02 | 0.20 ژول | مناسب شرایط سبک |
| IK03 | 0.35 ژول | مقاومت پایین |
| IK04 | 0.50 ژول | مقاومت در برابر ضربههای خفیف |
| IK05 | 0.70 ژول | مناسب کاربردهای عمومی سبک |
| IK06 | 1 ژول | مقاومت متوسط |
| IK07 | 2 ژول | مناسب بسیاری از محیطهای کاری |
| IK08 | 5 ژول | مقاومت خوب در محیط صنعتی |
| IK09 | 10 ژول | مقاومت بالا |
| IK10 | 20 ژول | مقاومت بسیار بالا در برابر ضربه |
تفاوت کلاس حفاظتی IK با درجه حفاظت IP
یکی از اشتباهات رایج این است که تصور شود اگر تجهیزی IP بالا داشته باشد، حتماً در برابر ضربه هم مقاوم است. این برداشت همیشه درست نیست.
درجه حفاظت IP میزان مقاومت تجهیز در برابر نفوذ گردوغبار و آب را نشان میدهد. اما کلاس حفاظتی IK به مقاومت در برابر ضربه، برخورد اجسام و آسیب فیزیکی مربوط میشود.
ممکن است یک تجهیز IP67 یا IP68 داشته باشد اما از نظر مکانیکی در برابر ضربه مقاومت بالایی نداشته باشد. همچنین ممکن است یک محصول در برابر ضربه مقاوم باشد اما برای محیطهای مرطوب مناسب نباشد. بنابراین در انتخاب تجهیزات صنعتی باید IP و IK را در کنار هم بررسی کرد.

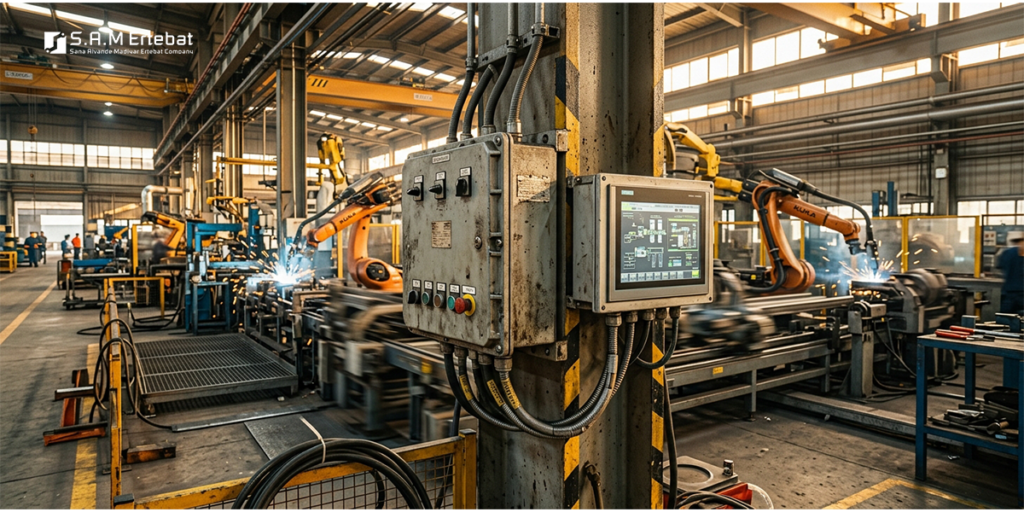

چرا کلاس حفاظتی IK در صنعت اهمیت دارد؟
در بسیاری از محیطهای صنعتی، تجهیزات در معرض برخورد ابزار، قطعات فلزی، لیفتراک، اپراتور یا قطعات متحرک قرار دارند. حتی یک ضربه ساده میتواند باعث ترک خوردن بدنه، آسیب به مدار داخلی یا از کار افتادن تجهیز شود.
توجه به کلاس حفاظتی IK باعث میشود:
– دوام تجهیزات در محیطهای صنعتی افزایش یابد
– احتمال خرابی ناشی از ضربه کاهش پیدا کند
– ایمنی نصب بیشتر شود
– هزینه تعمیر و تعویض کاهش یابد
– توقف خط تولید به حداقل برسد
در پروژههای اتوماسیون صنعتی، خرابی یک سنسور یا تجهیز کنترلی ممکن است باعث توقف کامل خط تولید شود. انتخاب محصولی با کلاس حفاظتی IK مناسب میتواند از چنین مشکلاتی جلوگیری کند.

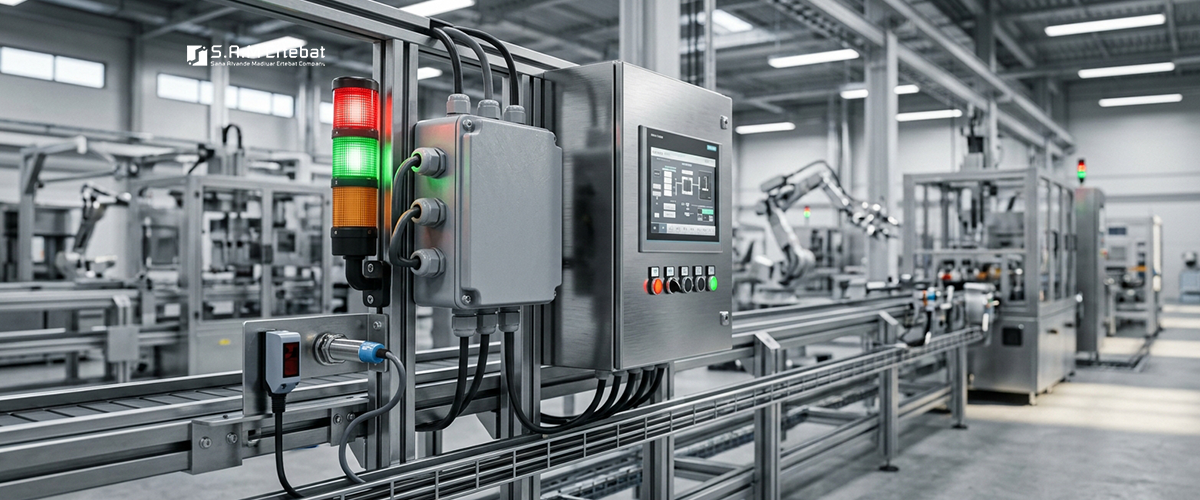

چه تجهیزاتی باید IK مناسب داشته باشند؟
کلاس حفاظتی IK برای همه تجهیزات اهمیت یکسانی ندارد، اما در برخی محصولات بسیار مهم است، از جمله:
– سنسورهای صنعتی
– جعبههای تقسیم و باکسهای کنترلی
– تابلو برق و محفظههای فلزی یا پلاستیکی
– پنلهای HMI
– چراغهای سیگنال صنعتی
– تجهیزات نصبشده در خطوط تولید
به عنوان مثال، اگر یک سنسور صنعتی در نزدیکی نوار نقاله یا ماشینآلات نصب شود، احتمال برخورد قطعات یا ابزار با آن وجود دارد. در چنین شرایطی انتخاب محصولی با کلاس حفاظتی IK بالاتر میتواند طول عمر تجهیز را افزایش دهد.
چه زمانی باید IK بالاتر انتخاب شود؟
انتخاب IK بالا زمانی منطقی است که:
– احتمال برخورد فیزیکی با تجهیز زیاد باشد
– تجهیزات در ارتفاع پایین یا در دسترس اپراتور نصب شوند
– محیط دارای لرزش و ضربه مداوم باشد
– ابزار یا قطعات متحرک به تجهیز نزدیک باشند
– نصب در محیطهای پرتردد یا صنعتی سنگین انجام شود
در مقابل، اگر تجهیز داخل تابلو برق نصب شده و در معرض تماس مستقیم نیست، ممکن است سطح متوسط IK نیز کافی باشد.
انتخاب صحیح باید بر اساس شرایط واقعی نصب و میزان ریسک محیط انجام شود.
آیا بدنه فلزی همیشه به معنای IK بالاتر است؟
در بسیاری از موارد تجهیزات با بدنه فلزی مقاومت مکانیکی بیشتری نسبت به مدلهای پلاستیکی دارند، اما این موضوع یک قانون قطعی نیست. کلاس حفاظتی IK بر اساس آزمون استاندارد تعیین میشود، نه صرفاً جنس ظاهری بدنه.
طراحی مکانیکی، ضخامت مواد، نوع ساختار داخلی و نحوه مونتاژ همگی در تعیین میزان مقاومت مکانیکی نقش دارند. بنابراین هنگام انتخاب محصول باید به عدد IK درجشده در مشخصات فنی توجه کرد، نه صرفاً ظاهر تجهیز.
آیا IK بالاتر همیشه انتخاب بهتری است؟
از نظر مقاومت مکانیکی، عدد بالاتر نشاندهنده تحمل ضربه بیشتر است. اما از نظر اقتصادی و فنی، انتخاب باید متناسب با نیاز پروژه باشد.
اگر تجهیز در محیطی کمخطر نصب شود، پرداخت هزینه بیشتر برای IK بسیار بالا ممکن است ضروری نباشد. اما در محیطهای صنعتی خشن، بیتوجهی به این مشخصه میتواند منجر به خرابیهای مکرر و افزایش هزینههای نگهداری شود.
بهترین رویکرد این است که کلاس حفاظتی IK متناسب با سطح ریسک و شرایط واقعی محیط انتخاب شود.
جمعبندی
کلاس حفاظتی IK نشاندهنده میزان مقاومت مکانیکی تجهیزات در برابر ضربه است. این استاندارد به کاربران کمک میکند تجهیزی را انتخاب کنند که در شرایط واقعی کار، دوام و ایمنی مناسبی داشته باشد.
در پروژههای اتوماسیون صنعتی، توجه فقط به مشخصاتی مانند ولتاژ، نوع خروجی یا درجه حفاظت IP کافی نیست. اگر تجهیز در معرض ضربه و تنش مکانیکی قرار دارد، استاندارد IK نیز باید به دقت بررسی شود.
به طور خلاصه، IP برای مقاومت در برابر آب و گردوغبار است و IK برای مقاومت در برابر ضربه مکانیکی. هرچه عدد IK بالاتر باشد، تحمل ضربه بیشتر است. انتخاب صحیح این مشخصه میتواند نقش مهمی در افزایش طول عمر تجهیزات صنعتی و کاهش هزینههای تعمیر و توقف خط تولید داشته باشد.
در هنگام انتخاب سنسورهای صنعتی، تجهیزات کنترلی و محفظههای نصب، بررسی همزمان IP و IK میتواند به تصمیمی دقیقتر و حرفهایتر منجر شود.
